电磁感应现象是指放在变化磁通量中的导体，会产生电动势。此电动势称为感应电动势或感生电动势，若将此导体闭合成一回路，则该电动势会驱使电子流动，形成感应电流（感生电流）。下面是小编给大家整理的一些高中物理电的相关公式归纳总结思维导图，希望对大家有所帮助。

树图思维导图提供《高中物理电的相关公式思维导图》在线思维导图免费制作，点击“编辑”按钮，可对《高中物理电的相关公式思维导图》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d942bea237e73c5e35e7642dfcd17bf2

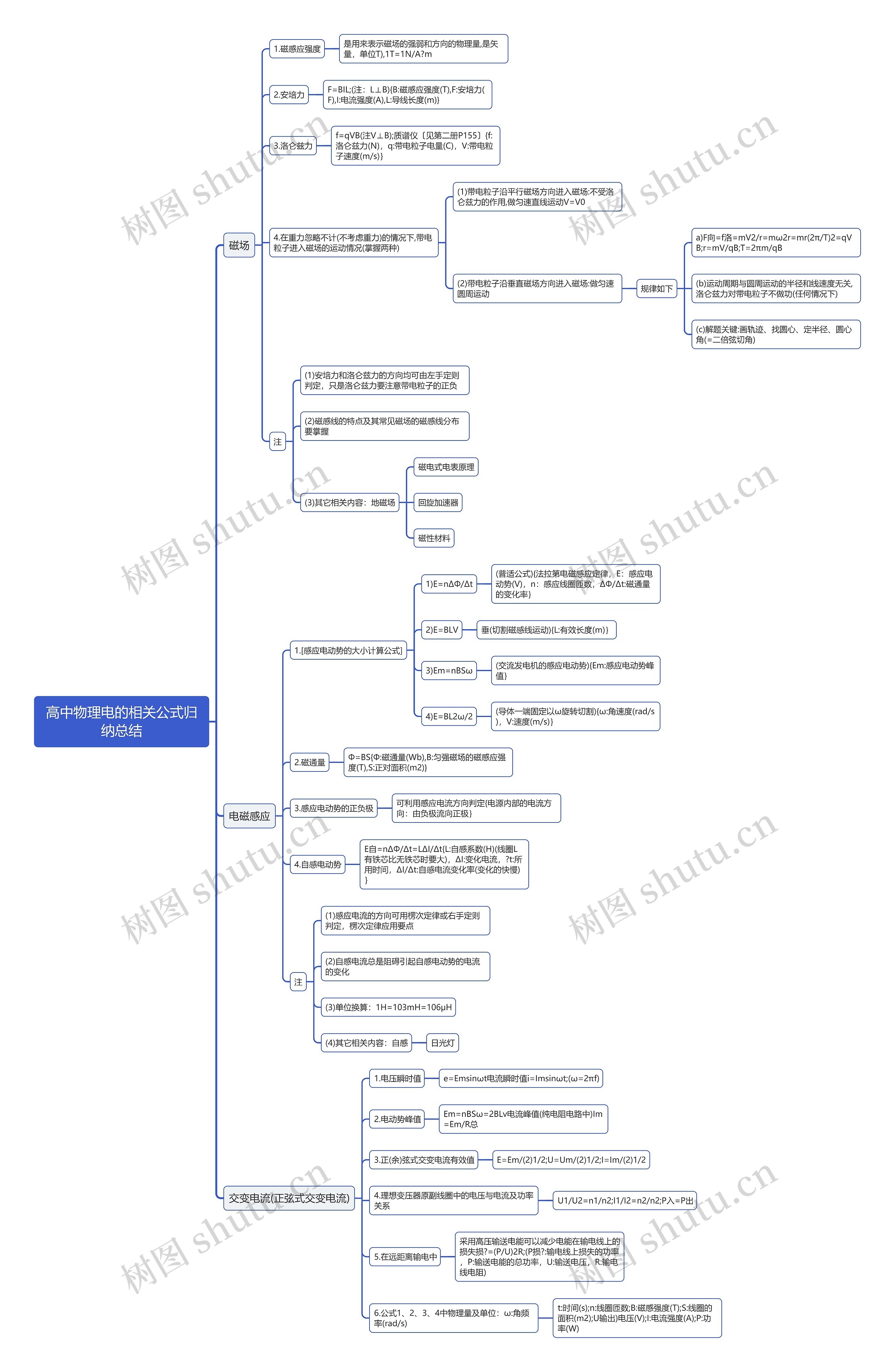

思维导图大纲

磁场

1.磁感应强度

是用来表示磁场的强弱和方向的物理量,是矢量，单位T),1T=1N/A?m

2.安培力

F=BIL;(注：L⊥B){B:磁感应强度(T),F:安培力(F),I:电流强度(A),L:导线长度(m)}

3.洛仑兹力

f=qVB(注V⊥B);质谱仪〔见第二册P155〕{f:洛仑兹力(N)，q:带电粒子电量(C)，V:带电粒子速度(m/s)｝

4.在重力忽略不计(不考虑重力)的情况下,带电粒子进入磁场的运动情况(掌握两种)

(1)带电粒子沿平行磁场方向进入磁场:不受洛仑兹力的作用,做匀速直线运动V=V0

(2)带电粒子沿垂直磁场方向进入磁场:做匀速圆周运动

规律如下

a)F向=f洛=mV2/r=mω2r=mr(2π/T)2=qVB;r=mV/qB;T=2πm/qB

(b)运动周期与圆周运动的半径和线速度无关,洛仑兹力对带电粒子不做功(任何情况下)

(c)解题关键:画轨迹、找圆心、定半径、圆心角(=二倍弦切角)

注

(1)安培力和洛仑兹力的方向均可由左手定则判定，只是洛仑兹力要注意带电粒子的正负

(2)磁感线的特点及其常见磁场的磁感线分布要掌握

(3)其它相关内容：地磁场

磁电式电表原理

回旋加速器

磁性材料

电磁感应

1.[感应电动势的大小计算公式]

1)E=nΔΦ/Δt

(普适公式){法拉第电磁感应定律，E：感应电动势(V)，n：感应线圈匝数，ΔΦ/Δt:磁通量的变化率｝

2)E=BLV

垂(切割磁感线运动){L:有效长度(m)｝

3)Em=nBSω

(交流发电机的感应电动势){Em:感应电动势峰值｝

4)E=BL2ω/2

(导体一端固定以ω旋转切割){ω:角速度(rad/s)，V:速度(m/s)｝

2.磁通量

Φ=BS{Φ:磁通量(Wb),B:匀强磁场的磁感应强度(T),S:正对面积(m2)}

3.感应电动势的正负极

可利用感应电流方向判定{电源内部的电流方向：由负极流向正极｝

4.自感电动势

E自=nΔΦ/Δt=LΔI/Δt{L:自感系数(H)(线圈L有铁芯比无铁芯时要大)，ΔI:变化电流，?t:所用时间，ΔI/Δt:自感电流变化率(变化的快慢)｝

注

(1)感应电流的方向可用楞次定律或右手定则判定，楞次定律应用要点

(2)自感电流总是阻碍引起自感电动势的电流的变化

(3)单位换算：1H=103mH=106μH

(4)其它相关内容：自感

日光灯

交变电流(正弦式交变电流)

1.电压瞬时值

e=Emsinωt电流瞬时值i=Imsinωt;(ω=2πf)

2.电动势峰值

Em=nBSω=2BLv电流峰值(纯电阻电路中)Im=Em/R总

3.正(余)弦式交变电流有效值

E=Em/(2)1/2;U=Um/(2)1/2;I=Im/(2)1/2

4.理想变压器原副线圈中的电压与电流及功率关系

U1/U2=n1/n2;I1/I2=n2/n2;P入=P出

5.在远距离输电中

采用高压输送电能可以减少电能在输电线上的损失损?=(P/U)2R;(P损?:输电线上损失的功率，P:输送电能的总功率，U:输送电压，R:输电线电阻)

6.公式1、2、3、4中物理量及单位：ω:角频率(rad/s)

t:时间(s);n:线圈匝数;B:磁感强度(T);S:线圈的面积(m2);U输出)电压(V);I:电流强度(A);P:功率(W)
