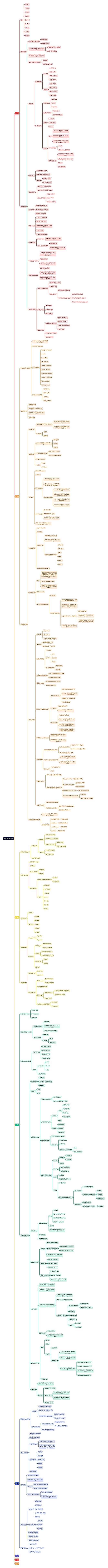

开发EMOS系统思维导图模板大纲
第一章
导学
子主题 1
子主题 2
子主题 3
子主题 4
子主题 5
子主题 6
子主题 7
子主题 8
子主题 9
如何学本课程
不要快进或者跳跃收看
容易错过细节
前后内容衔接不上
看完一集完整视频，然后再动手操作
集中精力理解、学习老师的思路
自己动手写，强化记忆
从本课程git项目下载软件和项目代码
妥善利用本课程的在线文档
实时更新
包含主要步骤和代码
准备开发环境
具体要求
硬件环境要求
建议配置
CPU：i5以上
内存：16GB
硬盘：20GB空间
显卡：无要求
最低配置
CPU：i3以上
内存：8GB以上
硬盘：10GB空间
显卡：无要求
软件环境要求
Java开发工具
IDEA 2020
JDK 14
Maven 3.6
小程序开发工具
HbuilderX 2.8
小程序开发工具 1.0.3
数据库
MySQL 8.0
MongoDB 5.0
Redis 3.0
虚拟机
原因
为了运行Docker镜像，需要安装Docker
Windows和MacOS上的Docker是阉割版的
利用虚拟机软件，先安装CentOS系统，再安装Docker
VisualBox虚拟机
BUG少
跟VMware功能基本相同
VMware虚拟机
不支持新版本Win10系统，安装时候黑屏
启动虚拟机黑屏，需要restart服务
SFTP断网
双网卡电脑断网
安装MySQL
只选择安装Server Only
选择传统MySQL账号加密方式
导入数据
创建emos数据库
执行emos.sql文件
安装MongoDB
课程提供了绿色版MongoDB
执行mongo.bat文件就可以启动
数据库登陆信息
验证库：admin
账号：admin
密码：abc123456
安装Redis
课程提供了绿色版的Redis
执行start.bat可以启动Redis
登陆密码：abc123456
配置Maven
从课程git上下载Maven
创建repository文件夹
修改config/settings.xml文件第55行内容
配置阿里云仓库
在IDEA上面设置Maven
安装IDEA插件
Lombok插件
编译字节码的时候自动生成set/get方法
Free MyBatis Plus插件
创建数据库连接
根据选中的数据表生成各种MyBatis文件
安装小程序开发工具
https://developers.weixin.qq.com/miniprogram/dev/devtools/download.html
下载稳定版软件
执行默认安装之后，扫码登陆小程序工具
开放小程序服务端口
安装HBuilderX软件
从课程Git上面下载HBuilderX压缩包，解压缩就可以使用
在设置界面，设置小程序开发工具安装路径
安装Linux系统
安装VirtualBox虚拟机
Bios界面开启CPU虚拟化
选择正确的网卡
设置桥接网络
桥接网络使用独立的IP地址
NAT网络共享宿主机IP地址
宿主机是Windows系统
Windows不支持多IP和虚拟IP
Windows防火墙会影响虚拟机实例
安装CentOS
开启网络服务
设置管理员密码
查看主机IP地址
建立SSH连接
使用MobaXterm软件
最好的SSH客户端软件
只支持Windows系统
可以支持多种远程连接方式
内置SFTP功能
修改CentOS静态IP地址
创建虚拟机快照
第二章
创建SpringBoot项目
利用IDEA的Spring Initializr可以图形化创建项目
填写好Maven项目信息
勾选若干依赖库
SpringBoot DevTool
Lombok
Spring Web
MySQL Driver
MyBatis Framework
Spring Data Redis
Spring Data MongoDB
Spring For RabbitMQ
Java Mail Sender
QuartZ Scheduler
配置SpringBoot项目
配置Tomcat
配置MySQL
配置Redis
配置MongoDB
配置MyBatis
创建数据库连接
选中数据表，生成MyBatis文件
修改yml文件，添加MyBatis配置信息
设置日志输出
整合高级功能
自定义异常
为什么要继承RuntimeException？
Exception类型的异常必须手动处理
RuntimeException异常既可以自动处理，也可以手动处理
包含的属性
状态码
异常消息
封装R对象
JavaWeb项目需要统一数据返回格式
业务状态码
业务消息
业务数据
导入httpcomponents库
定义了很多HTTP状态码
免去我们自定义状态码常量
R类继承自HashMap
封装方法
ok方法
error方法
Swagger
本课程使用Swagger2
添加依赖库
配置Swagger
（ApiInfoBuilder ）定义Swagger页面基本信息
（ApiSelectorBuilder ）哪些类中的方法会出现在Swagger上面
开启对JWT的支持
List<ApiKey>：用户需要输入什么参数
AuthorizationScope[]：JWT认证在Swagger中的作用域
List <SecurityReference > ：令牌的作用域
List<SecurityContext >：令牌上下文
编写Web接口
TestController
类声明要加上@API注解
Web方法要加上@ApiOperation注解
http://127.0.0.1:8080/emos-wx-api/swagger-ui.html
添加后端验证
使用Validation库
添加依赖库
创建Form类
类声明要添加@ApiModel
属性声明要添加@ApiModelProperty
属性声明要添加验证注解
@NotNull
@NotBlank
@Min
@Max
@Range
@Pattern
验证数据要使用@Valid注解
抵御XSS攻击
原因
XSS攻击通常指的是通过利用网站系统保存数据的漏洞，通过巧妙的方法把恶意指令注入到网页，用户加载网页的时候就会自动执行恶意脚本。
<script>alert('xss')</script>
如果黑客能在你的浏览器上执行javaScript，那么就能窃取Cookie或者Token
导入Hutool依赖
对Http请求中的数据转义
设置过滤器
覆盖Http请求的方法
HttpServletRequest是接口，各家服务器厂商会实现它
如果直接继承各厂商的请求父类，那么我们的程序就跟厂商绑定在一起
HttpServletRequestWrapper类
使用了装饰器模式
装饰器封装了厂商的Request实现类
只需要覆盖Wrapper类的方法，就能做到覆盖厂商请求对象里方法
创建过滤器，把Request对象传入Wrapper对象
Shiro和JWT
Shiro简介
什么是认证？
什么是授权？
Shiro靠什么做认证与授权的？
JWT简介
单点系统中的认证方式
集群环境中的JWT认证方式
创建JWT工具类
导入依赖库
生成令牌
密钥
过期时间
用户ID
验证令牌的有效性
内容是否有效
是否过期
把令牌封装成认证对象
Shiro框架的认证需要用到认证对象
把令牌字符串做简单的封装
实现认证与授权
创建AuthorizingRealm类的子类
实现认证与授权的方法
如何设计令牌的刷新机制？
为什么要刷新令牌？
令牌一旦生成就保存在客户端
即便用户一直在登陆使用系统，也不会重新生成令牌
令牌到期，用户必须重新登录
令牌应该自动续期
双令牌机制
设置长短日期的令牌
短日期令牌失效，就用长日期的令牌
缓存令牌机制
令牌缓存到Redis上面
缓存的令牌过期时间是客户端令牌的一倍
如果客户端令牌过期，缓存令牌没有过期，则生成新的令牌
如果客户端令牌过期，缓存令牌也过期了，则用户必须重新登录
创建ThreadLocalToken类
该类是用于在过滤器和AOP之间传递Token
因为使用了ThreadLocal，所以是线程安全的
创建过滤器
判断哪些请求应该被Shiro处理
options请求直接放行
提交application/json数据
请求被分成options和post两次
其余所有请求都要被Shiro处理
判断Token是真过期还是假过期
真过期，返回提示信息，让用户重新登录
假过期，就生成新的令牌，返回给客户端
存储新令牌
ThreadLocalToken
Redis
创建ShiroConfig
把Filter和Realm添加到Shiro框架
创建四个对象返回给SpringBoot
SecurityManager
用于封装Realm对象
ShiroFilterFactoryBean
用于封装Filter对象
设置Filter拦截路径
LifecycleBeanPostProcessor
管理Shiro对象生命周期
AuthorizationAttributeSourceAdvisor
AOP切面类
Web方法执行前，验证权限
创建AOP切面类
拦截所有的Web方法返回值
判断是否刷新生成新令牌
检查ThreadLocal中是否保存令牌
把新令牌绑定到R对象中
精简返回给客户端的异常
@ControllerAdvice可以全局捕获SpringMVC异常
判断异常的类型
后端数据验证异常
精简异常内容
未授权异常
"你不具有相关权限"
EmosException
精简异常内容
普通异常
"后端执行异常"
第三章
申请微信开发者账号
小程序类型
企业类型
可以开发商业类小程序
需要企业资质，并且缴费认证
借用企业开发者身份
开发&真机调试
不能上架发布小程序
个人类型
开发非商业类小程序
需要个人实名认证
获取AppId和密钥
创建小程序项目
项目类型为uni-app
填写AppId
编译运行小程序
模拟器运行
真机运行
uni-app简介
基于VUE的跨平台移动端框架
语法简单
学习成本很低
跨平台性
微信小程序
支付宝小程序
QQ小程序
H5 APP
安卓APP
iOS APP
H5 网站
初始uni-app
目录结构
基础语法
插值输出
条件判断
循环输出
事件处理
双向绑定
开发登陆模块
设计登陆页面
login.vue
login.less
完成登陆
获取OpenId
获取微信临时授权
换取OpenId字符串
判定登陆
查询用户表中的OpenId
用户账号必须是有效状态的
查询用户信息
基本信息
权限信息
生成令牌
开发注册模块
设计注册页面
register.vue
register.less
完成注册功能
获取OpenId
获取微信临时授权
换取OpenId字符串
获取微信帐户基本信息
验证激活码
超级管理员激活码
验证用户表是否存在超级管理员？
检查用户表的root字段
普通员工激活码
把用户记录和微信账号绑定
保存员工信息
查询员工记录ID
第四章
创建小程序Tab导航
创建五个页面
修改pages.json
跳转到首页
开通腾讯云对象存储服务
静态资源要在网上
图片和视频
小程序打包体积不能超过2M，分包不能超过8M
小程序页面引用网上静态资源
腾讯云COS服务
创建存储桶
上传图片
轮播图
用户头像图片
设计英雄区和栏目导航
Flex布局的优点
可以将控件水平排列
可以动态缩放控件
拥有多种对齐方式
不会出现高度坍塌
焦点图
<swiper>
interval
duration
circular
<swiper-item>
设计人脸签到页面
调用系统相机
<camera>
wx.createCameraContext()
takePhoto()
业务流程
先拍照
后签到
实现签到拍照功能
从首页跳转到签到页面
封装toPage()函数
根据权限判定页面是否可以跳转
实现拍照和重拍功能
clickBtn()
拍照
获取图片地址
更改按钮文字
隐藏取景框
显示拍摄的照片
签到
afresh()
隐藏拍摄照片
显示取景框
更改按钮文字
缓存系统常量数据
sys_config表保存了配置信息
读取常量数据
编写持久层代码
创建封装类
编写SpringBoot初始化方法
init()
@PostConstruct
检查当天是否可以签到
判断原则
判断日期
tb_workday
tb_holidays
判断时间
封装持久层
查询工作日和休息日
查询当天是否签到
业务层
调用持久层
根据时间判断是否可以考勤
Web层
封装Web方法
不是Shiro默认放行的Web方法
实现认证方法
认证对象内容不能为空
SimpleAuthenticationInfo
用户信息
Token令牌
Realm类的名字
实现授权方法
查询用户权限列表
SimpleAuthorizationInfo
保存权限列表
获取签到地址
开通腾讯位置服务
特点
免费注册
每天提供1万次的API调用
可以把GPS坐标转换成地址
提供了JavaScript接口
创建密钥
在小程序中添加腾讯位置服务为合法域名
获取GPS坐标
把坐标转换成地址
安装Docker环境
使用原因
人脸识别用Python开发的
人脸识别依赖很多程序包
从国外服务器下载程序包速度慢
程序包对Linux版本要求很严格
很多初学者不知道怎么安装Python环境
安装Docker
yum install docker -y
service docker start
service docker stop
运行人脸识别程序
上传人脸识别程序
上传人脸识别镜像文件
创建Docker容器，运行Python程序
实现人脸签到
先判断签到用户是否存在人脸模型？
用签到照片比对人脸模型，识别签到人
根据签到地址判断新冠疫情风险等级
向本地宝H5页面传入URL参数查询疫情风险等级
理由jsoup解析HTML页面中的数据
高风险则发出告警邮件
异步多线程发送邮件
不会阻塞签到业务
多线程发送邮件，速度更快
导入Email库
配置SMTP服务器
定义常用企业邮箱
发送邮件
创建线程池
创建线程任务
存储签到结果
每天只能签到1次
测试的时候要删除当天已有的签到记录
设计签到成功页面
内容
用户信息
签到信息
考勤统计
总考勤天数
本周考勤统计
先查询出本周考勤记录、特殊工作日和节假日
用DateUtil.range()生成本周的七天日期对象
用本周每天日期查询当天的考勤情况
先断定当天是工作日还是节假日
未来的日子考勤结果为空字符串
当天考勤结束前，没考勤的结果为空字符串
工作日没有考勤记录就算旷工
展示页面内容
月考勤页面
用户可以到月考勤页面查看自己的考勤
用户页面
进入到月考勤页面的链接
移动端权限验证
用户登陆后权限列表保存在Storage里面
用Storage中的权限和目标权限做比较
设计页面，加载数据
第五章
消息模块的设计原理
数据库设计
消息和用户是一对一的关系
MySQL无法支撑海量数据存储
使用MongoDB存储消息记录
message存储消息主体
message_ref存储接收人
消息的推送与收取
发送全站公告消息的问题
瞬间要写入海量记录
数据库正常CRUD受到影响
利用消息队列实现削峰填谷
选用RabbitMQ
支持同步和异步两种模式
比其他MQ产品更可靠
利用Docker安装
docker load < rabbitmq.tar.gz
docker run -it -d --name mq -p 15672:15672 -p 5672:5672 rabbitmq
五种队列模式
简单模式
Work模式
发布/订阅模式
路由模式
主题模式
支持消息持久化
设计ORM
MongoDB的ORM很简单
定义Message和MessageRef映射类
特殊属性
readFlag代表该条消息是否已读
lastFlag代表消息是最新接收的
学习MongoDB的联合查询
MongoDB不支持表连接
aggregate函数将两个集合连接在一起
编写后端代码
业务接口
刷新消息模块
获取分页消息
根据ID查询消息
把未读消息更新成已读
删除消息
定义线程任务类
接收消息
发送消息
删除队列
注册后发送系统消息
登陆后接收系统消息
首页定时轮询接收消息
编写移动端代码
首页（index）
消息列表页面（message_list）
消息页面（Message）
