工程量计算规则

树图思维导图提供《工程量计算规则》在线思维导图免费制作，点击“编辑”按钮，可对《工程量计算规则》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：82118581f0d10019f155ab66a0babf67

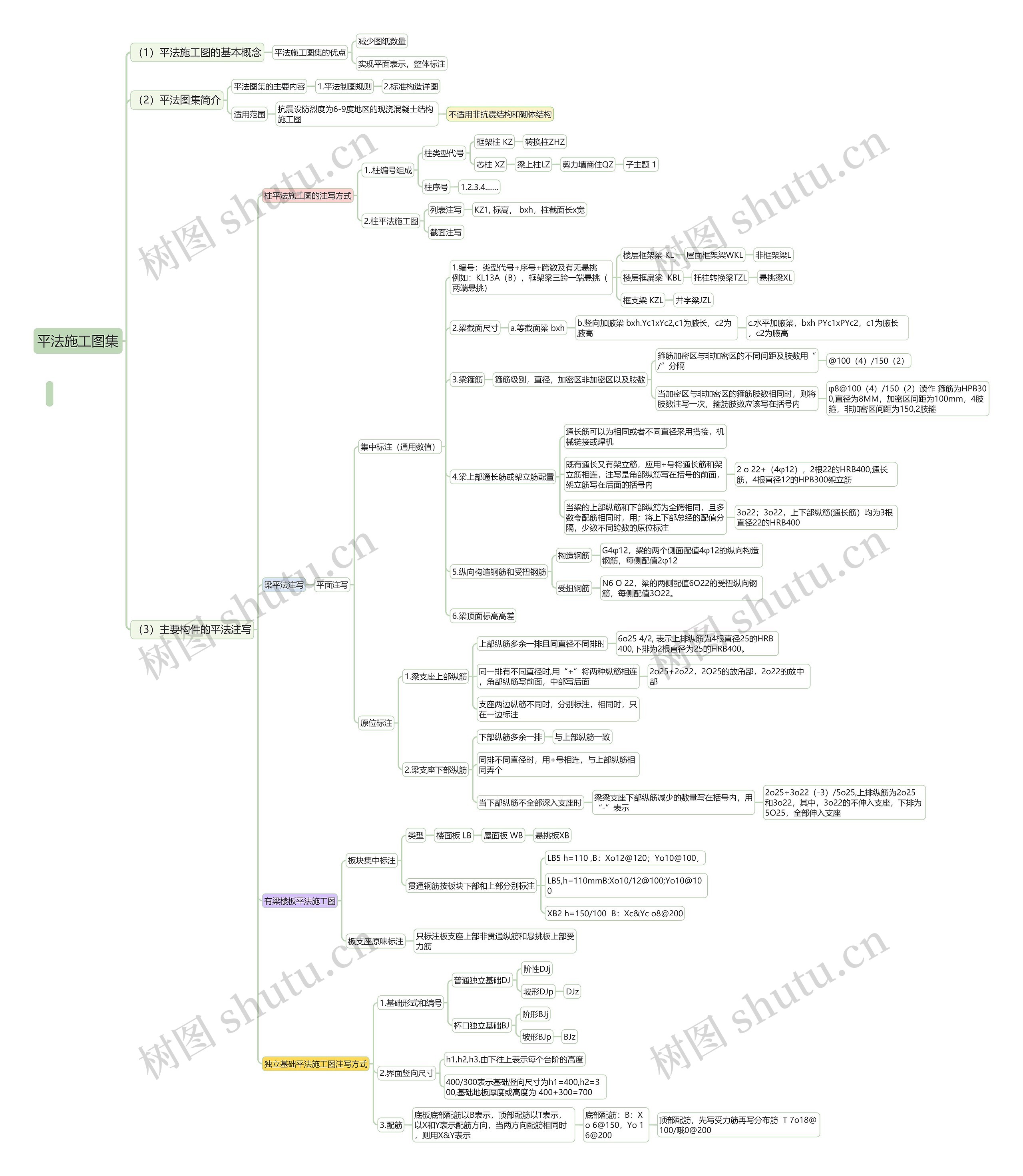

思维导图大纲

（1）平法施工图的基本概念

平法施工图集的优点

减少图纸数量

实现平面表示，整体标注

（2）平法图集简介

平法图集的主要内容

1.平法制图规则

2.标准构造详图

适用范围

抗震设防烈度为6-9度地区的现浇混凝土结构施工图

不适用非抗震结构和砌体结构

（3）主要构件的平法注写

柱平法施工图的注写方式

1..柱编号组成

柱类型代号

框架柱 KZ

转换柱ZHZ

芯柱 XZ

梁上柱LZ

剪力墙商住QZ

子主题 1

柱序号

1.2.3.4.......

2.柱平法施工图

列表注写

KZ1, 标高， bxh，柱截面长x宽

截面注写

梁平法注写

平面注写

集中标注（通用数值）

1.编号：类型代号+序号+跨数及有无悬挑例如：KL13A（B），框架梁三跨一端悬挑（两端悬挑）

楼层框架梁 KL

屋面框架梁WKL

非框架梁L

楼层框扁梁 KBL

托柱转换梁TZL

悬挑梁XL

框支梁 KZL

井字梁JZL

2.梁截面尺寸

a.等截面梁 bxh

b.竖向加腋梁 bxh.Yc1xYc2,c1为腋长，c2为腋高

c.水平加腋梁，bxh PYc1xPYc2，c1为腋长，c2为腋高

3.梁箍筋

箍筋级别，直径，加密区非加密区以及肢数

箍筋加密区与非加密区的不同间距及肢数用“/”分隔

@100（4）/150（2）

当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次，箍筋肢数应该写在括号内

φ8@100（4）/150（2）读作箍筋为HPB300,直径为8MM，加密区间距为100mm，4肢箍，非加密区间距为150,2肢箍

4.梁上部通长筋或架立筋配置

通长筋可以为相同或者不同直径采用搭接，机械链接或焊机

既有通长又有架立筋，应用+号将通长筋和架立筋相连，注写是角部纵筋写在括号的前面，架立筋写在后面的括号内

2 o 22+（4φ12），2根22的HRB400,通长筋，4根直径12的HPB300架立筋

当梁的上部纵筋和下部纵筋为全跨相同，且多数夸配筋相同时，用；将上下部总经的配值分隔，少数不同跨数的原位标注

3o22；3o22，上下部纵筋(通长筋）均为3根直径22的HRB400

5.纵向构造钢筋和受扭钢筋

构造钢筋

G4φ12，梁的两个侧面配值4φ12的纵向构造钢筋，每侧配值2φ12

受扭钢筋

N6 O 22，梁的两侧配值6O22的受扭纵向钢筋，每侧配值3O22。

6.梁顶面标高高差

原位标注

1.梁支座上部纵筋

上部纵筋多余一排且同直径不同排时

6o25 4/2, 表示上排纵筋为4根直径25的HRB400,下排为2根直径为25的HRB400。

同一排有不同直径时,用“+”将两种纵筋相连，角部纵筋写前面，中部写后面

2o25+2o22，2O25的放角部，2o22的放中部

支座两边纵筋不同时，分别标注，相同时，只在一边标注

2.梁支座下部纵筋

下部纵筋多余一排

与上部纵筋一致

同排不同直径时，用+号相连，与上部纵筋相同弄个

当下部纵筋不全部深入支座时

梁梁支座下部纵筋减少的数量写在括号内，用“-”表示

2o25+3o22（-3）/5o25,上排纵筋为2o25和3o22，其中，3o22的不伸入支座，下排为5O25，全部伸入支座

有梁楼板平法施工图

板块集中标注

类型

楼面板 LB

屋面板 WB

悬挑板XB

贯通钢筋按板块下部和上部分别标注

LB5 h=110 ,B：Xo12@120；Yo10@100，

LB5,h=110mmB:Xo10/12@100;Yo10@100

XB2 h=150/100 B：Xc&Yc o8@200

板支座原味标注

只标注板支座上部非贯通纵筋和悬挑板上部受力筋

独立基础平法施工图注写方式

1.基础形式和编号

普通独立基础DJ

阶性DJj

坡形DJp

DJz

杯口独立基础BJ

阶形BJj

坡形BJp

BJz

2.界面竖向尺寸

h1,h2,h3,由下往上表示每个台阶的高度

400/300表示基础竖向尺寸为h1=400,h2=300,基础地板厚度或高度为 400+300=700

3.配筋

底板底部配筋以B表示，顶部配筋以T表示，以X和Y表示配筋方向，当两方向配筋相同时，则用X&Y表示

底部配筋：B：X o 6@150，Yo 16@200

顶部配筋，先写受力筋再写分布筋 T 7o18@100/哦0@200
