气体灭火系统思维导图

通辽反贼

2023-05-16

浏览量: 9

一级注册消防工程师

GB-55036-2022

消防设施通用规范

《消防设施通用规范》GB-55036-2022中关于气体灭火系统的相关规定

树图思维导图提供《气体灭火系统》在线思维导图免费制作，点击“编辑”按钮，可对《气体灭火系统》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：d12d9bbb753bf0e557e0414f36f466a8

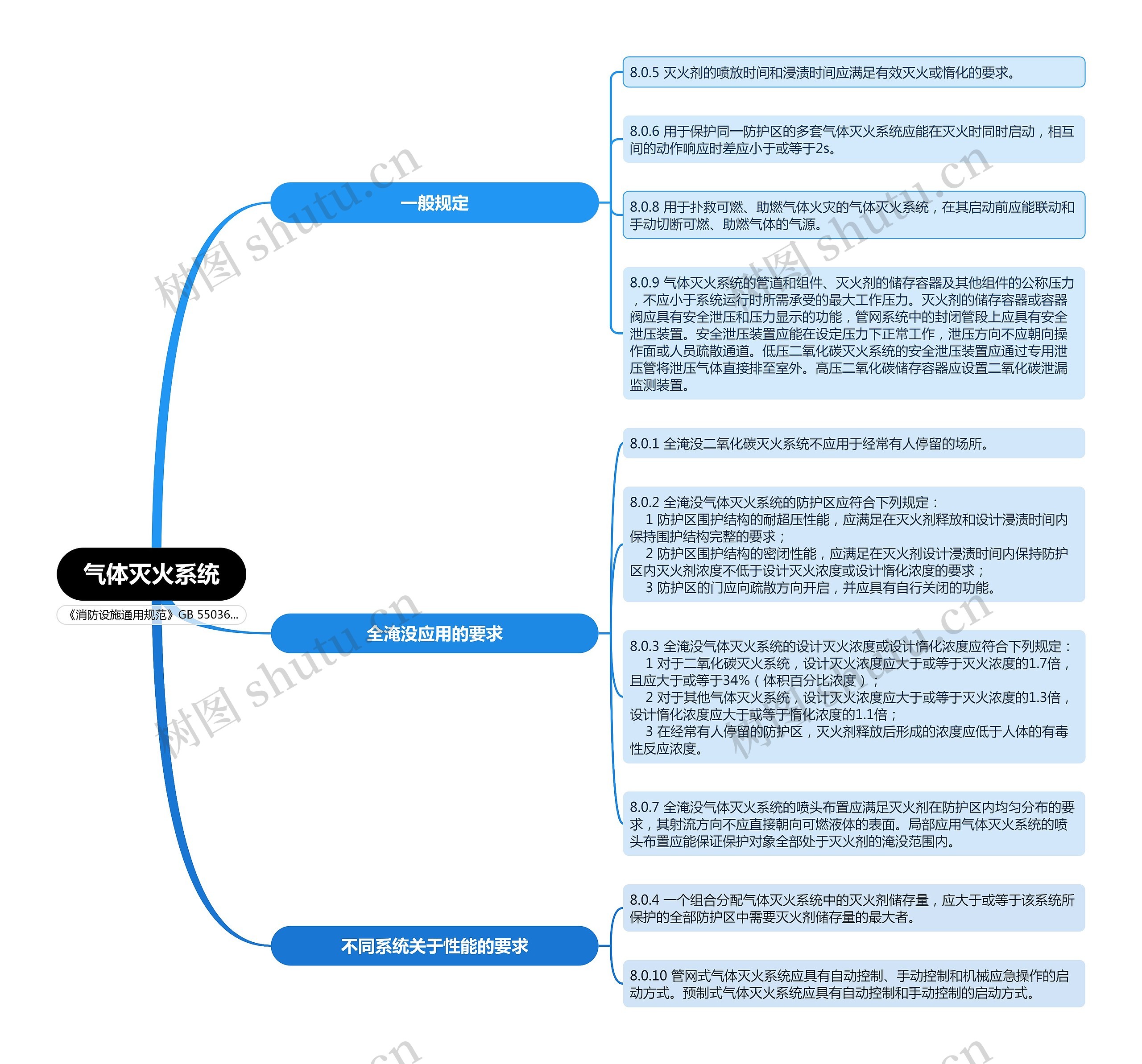

思维导图大纲

一般规定

8.0.5 灭火剂的喷放时间和浸渍时间应满足有效灭火或惰化的要求。

8.0.6 用于保护同一防护区的多套气体灭火系统应能在灭火时同时启动，相互间的动作响应时差应小于或等于2s。

8.0.8 用于扑救可燃、助燃气体火灾的气体灭火系统，在其启动前应能联动和手动切断可燃、助燃气体的气源。

8.0.9 气体灭火系统的管道和组件、灭火剂的储存容器及其他组件的公称压力，不应小于系统运行时所需承受的最大工作压力。灭火剂的储存容器或容器阀应具有安全泄压和压力显示的功能，管网系统中的封闭管段上应具有安全泄压装置。安全泄压装置应能在设定压力下正常工作，泄压方向不应朝向操作面或人员疏散通道。低压二氧化碳灭火系统的安全泄压装置应通过专用泄压管将泄压气体直接排至室外。高压二氧化碳储存容器应设置二氧化碳泄漏监测装置。

全淹没应用的要求

8.0.1 全淹没二氧化碳灭火系统不应用于经常有人停留的场所。

8.0.2 全淹没气体灭火系统的防护区应符合下列规定： 1 防护区围护结构的耐超压性能，应满足在灭火剂释放和设计浸渍时间内保持围护结构完整的要求； 2 防护区围护结构的密闭性能，应满足在灭火剂设计浸渍时间内保持防护区内灭火剂浓度不低于设计灭火浓度或设计惰化浓度的要求； 3 防护区的门应向疏散方向开启，并应具有自行关闭的功能。

8.0.3 全淹没气体灭火系统的设计灭火浓度或设计惰化浓度应符合下列规定： 1 对于二氧化碳灭火系统，设计灭火浓度应大于或等于灭火浓度的1.7倍，且应大于或等于34%（体积百分比浓度）； 2 对于其他气体灭火系统，设计灭火浓度应大于或等于灭火浓度的1.3倍，设计惰化浓度应大于或等于惰化浓度的1.1倍； 3 在经常有人停留的防护区，灭火剂释放后形成的浓度应低于人体的有毒性反应浓度。

8.0.7 全淹没气体灭火系统的喷头布置应满足灭火剂在防护区内均匀分布的要求，其射流方向不应直接朝向可燃液体的表面。局部应用气体灭火系统的喷头布置应能保证保护对象全部处于灭火剂的淹没范围内。
