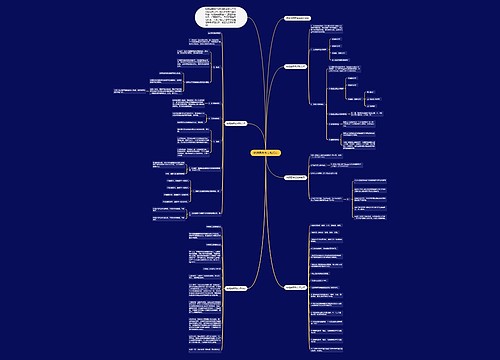

思维导图大纲

物理高考的知识点

一、传感器的及其工作原理

1、有一些元件它能够感受诸如力、温度、光、声、化学成分等非电学量,并能把它们按照一定的规律转换为电压、电流等电学量,或转换为电路的通断.我们把这种元件叫做传感器.它的优点是：把非电学量转换为电学量以后,就可以很方便地进行测量、传输、处理和控制了.

2、光敏电阻在光照射下电阻变化的原因：有些物质,例如硫化镉,是一种半导体材料,无光照时,载流子极少,导电性能不好;随着光照的增强,载流子增多,导电性变好.光照越强,光敏电阻阻值越小.

3、金属导体的电阻随温度的升高而增大,热敏电阻的阻值随温度的升高而减小,且阻值随温度变化非常明显.

金属热电阻与热敏电阻都能够把温度这个热学量转换为电阻这个电学量,金属热电阻的化学稳定性好,测温范围大,但灵敏度较差.

二、传感器的应用(一)

1.光敏电阻

2.热敏电阻和金属热电阻

3.电容式位移传感器

4.力传感器————将力信号转化为电流信号的元件.

5.霍尔元件

霍尔元件是将电磁感应这个磁学量转化为电压这个电学量的元件.

外部磁场使运动的载流子受到洛伦兹力,在导体板的一侧聚集,在导体板的另一侧会出现多余的另一种电荷,从而形成横向电场;横向电场对电子施加与洛伦兹力方向相反的静电力,当静电力与洛伦兹力达到平衡时,导体板左右两例会形成稳定的电压,被称为霍尔电势差或霍尔电压.

三、传感器的应用(二)

1.传感器应用的一般模式

2.传感器应用：

力传感器的应用——电子秤

声传感器的应用——话筒

温度传感器的应用——电熨斗、电饭锅、测温仪

光传感器的应用——鼠标器、火灾报警器

四、传感器的应用实例：

1、光控开关

2、温度报警器

五、传感器定义

国家标准GB7665-87对传感器下的定义是："能感受规定的被测量件并按照一定的规律(数学函数法则)转换成可用信号的器件或装置，通常由敏感元件和转换元件组成"。

中国物联网校企联盟认为，传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来。"

"传感器"在新韦式大词典中定义为："从一个系统接受功率，通常以另一种形式将功率送到第二个系统中的器件"。

六、主要作用

人们为了从外界获取信息，必须借助于感觉器官。

而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。

新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。

在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或状态，并使产品达到的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。

在基础学科研究中，传感器更具有突出的地位。现代科学技术的发展，进入了许多新领域：例如在宏观上要观察上千光年的茫茫宇宙，微观上要观察小到fm的粒子世界，纵向上要观察长达数十万年的天体演化，短到s的瞬间反应。此外，还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究，如超高温、超低温、超高压、超高真空、超强磁场、超弱磁场等等。

显然，要获取大量人类感官无法直接获取的信息，没有相适应的传感器是不可能的。许多基础科学研究的障碍，首先就在于对象信息的获取存在困难，而一些新机理和高灵敏度的检测传感器的出现，往往会导致该领域内的突破。一些传感器的发展，往往是一些边缘学科开发的先驱。

传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。

由此可见，传感器技术在发展经济、推动社会进步方面的重要作用，是十分明显的。世界各国都十分重视这一领域的发展。相信不久的将来，传感器技术将会出现一个飞跃，达到与其重要地位相称的新水平。

物理高考知识点梳理

1、三相交变电流的产生：互成120°角的线圈在磁场中转动，三组线圈各自产生交变电流.

2、三相交变电流的特点：值和周期是相同的.

三组线圈到达值(或零值)的时间依次落后1/3周期.

3、电工学中分别用黄、绿、红三种颜色的线为相线(火线)，黑色线为中性线(零线)。三组线圈产生三相交变电流可对三组负载供电，那么三组线圈和三个负载是怎样连接的呢?

4、端线、火线和中性线、零线.

从每个线圈始端引出的导线叫端线，也叫相线，在照明电路里俗称火线.从公共点引出的导线叫中性线，照明电路中，中性线是接地的叫做零线.

5、相电压和线电压.

端线和中性线之间的电压叫做相电压(U相)(即每一个线圈两端电压).

两条端线之间的电压叫做线电压(U线)(即2个线圈首端电压).

我国日常电路中，相电压是220V、线电压是380V.

6、三相AC的有关计算(其中w为线圈旋转角速度，Em为交压值)。

e1=Em_sin(wt)

e2=Em_sin(wt+2π/3)

e3=Em_sin(wt-2π/3)

物理高考知识点整理

摩擦力的大小：

①滑动摩擦力：

说明：

a、FN为接触面间的弹力，可以大于G;也可以等于G;也可以小于G

b、为滑动摩擦系数，只与接触面材料和粗糙程度有关，与接触面积大小、接触面相对运动快慢以及正压力FN无关。

②静摩擦：由物体的平衡条件或牛顿第二定律求解,与正压力无关.

大小范围0

(fm为静摩擦力，与正压力有关)

静摩擦力的具体数值可用以下方法来计算：一是根据平衡条件，二是根据牛顿第二定律求出合力，然后通过受力分析确定.

物理高考必修知识点

1、受力分析：

要根据力的概念，从物体所处的环境(与多少物体接触，处于什么场中)和运动状态着手，其常规如下：

(1)确定研究对象，并隔离出来;

(2)先画重力，然后弹力、摩擦力，再画电、磁场力;

(3)检查受力图，找出所画力的施力物体，分析结果能否使物体处于题设的运动状态(静止或加速)，否则必然是多力或漏力;

(4)合力或分力不能重复列为物体所受的力.

2、整体法和隔离体法

(1)整体法：就是把几个物体视为一个整体，受力分析时，只分析这一整体之外的物体对整体的作用力，不考虑整体内部之间的相互作用力。

(2)隔离法：就是把要分析的物体从相关的物体系中假想地隔离出来，只分析该物体以外的物体对该物体的作用力，不考虑物体对其它物体的作用力。

(3)方法选择

所涉及的物理问题是整体与外界作用时，应用整体分析法，可使问题简单明了，而不必考虑内力的作用;当涉及的物理问题是物体间的作用时，要应用隔离分析法，这时原整体中相互作用的内力就会变为各个独立物体的外力。

3、注意事项：

正确分析物体的受力情况，是解决力学问题的基础和关键，在具体操作时应注意：

(1)弹力和摩擦力都是产生于相互接触的两个物体之间，因此要从接触点处判断弹力和摩擦力是否存在，如果存在，则根据弹力和摩擦力的方向，画好这两个力.

(2)画受力图时要逐一检查各个力，找不到施力物体的力一定是无中生有的.同时应只画物体的受力，不能把对象对其它物体的施力也画进去.

物理高考必考知识点

1、重力

由于地球的吸引而使物体受到的力叫做重力。物体受到的重力G与物体质量m的关系是G=mg，g称为重力加速度或自由落体加速度，与物体所处位置的高低和纬度有关。重力的方向竖直向下，在南北极或赤道上指向地心。物体各部分受到重力的等效作用点叫做重心，重心位置与物体的形状和质量分布有关。

2、万有引力

存在于自然界任何两个物体之间的力。万有引力F与两个物体的质量m1、m2和它们之间距离r的关系是，G称为引力常量，适用于任何两个物体，其大小通常取。万有引力的方向在两物体的连线上。

3、弹力

发生弹性形变的物体，由于要恢复原状而对与它接触的物体产生的力。弹簧的弹力F与其形变量x之间的关系是F=kx，k称为弹簧的劲度系数，单位为N/m，与弹簧的长短、粗细、材料和横截面积等因素有关。弹力的方向与形变的方向相反。弹簧都有弹性限度，超过弹性限度后，前述力与形变量的关系不再成立。

4、静摩擦力

两个相互接触的物体，当它们发生相对运动或具有相对运动的趋势时，在接触面产生阻碍相对运动或相对运动趋势的力叫做摩擦力。当两个物体间只有相对运动的趋势，而没有相对运动，这时的摩擦力叫做静摩擦力。两个物体间的静摩擦力有一个限度，两个物体刚刚开始相对运动时，它们之间的摩擦力称为静摩擦力。两个物体间实际发生的静摩擦力F在0和静摩擦力Fmax之间。静摩擦力的方向总是沿着接触面，并且跟物体相对运动趋势的方向相反。

5、滑动摩擦力

当一个物体在另一个物体表面滑动时，受到另一个物体阻碍它滑动的力。滑动摩擦力的大小跟压力(两个物体表面间的垂直作用力)成正比。滑动摩擦力f与压力FN之间的关系是f=uFN，u称为动摩擦因数，与相互接触的两个物体的材料、接触面的情况有关。滑动摩擦力的方向总是沿着接触面，并且跟物体的相对运动方向相反。

6、静电力

静止的点电荷之间的力。静电力F与两个点电荷q1、q2和它们之间的距离r的关系是，k称为静电力常量，其大小为。两个点电荷带同种电荷时，它们之间的作用力为斥力;两个点电荷带异种电荷时，它们之间的作用力为引力。静电力也称库仑力。

7、电场力

试探电荷(带电体)在电场中受到的力。电场力F与试探电荷的电荷量q之间的关系是F=Eq，E称为电场强度，大小由电场本身决定，方向与正电荷所受电场力的方向相同，其单位为N/C。

8、安培力

通电导线在磁场中受到的力。当直导线与匀强磁场方向垂直时，导线所受安培力F与导线中电流强度I，导线的长度L，磁感应强度B之间的关系是F=BIL。安培力的方向可由左手定则确定。

9、洛伦兹力

带电粒子在磁场中运动时受到的力。当粒子运动的方向与磁感应强度方向垂直时，粒子所受的洛伦兹力与粒子的电荷量q，粒子运动的速度v，磁感应强度B之间的关系是F=qvB。安培力的方向可由左手定则确定。安培力是大量带电粒子所受洛伦兹力的宏观表现。

10、分子力

存在于分子间的作用力。分子力比较复杂，分子间同时存在着引力和斥力，当分子间距离为r0时，引力与斥力的合力为0，当r>r0时合力表现为引力，r

11、核力

存在于原子核内核子之间的一种力。核力是强相互作用的一种表现，在原子核尺度内，核力比库仑力大的多;核力是短程力，作用范围在之内。

总结

重力的本质是万有引力，是物体和地球之间万有引力的具体化，若不考虑地球自转的影响，地面上的物体所受的重力等于地球对物体的引力。弹力、摩擦力、静电力、电场力、安培力、洛伦兹力的本质是电磁相互作用。核力是一种强相互作用。还有一种基本相互作用称为弱相互作用，弱相互作用与放射现象有关。四种基本相互作用构筑了力的体系。
