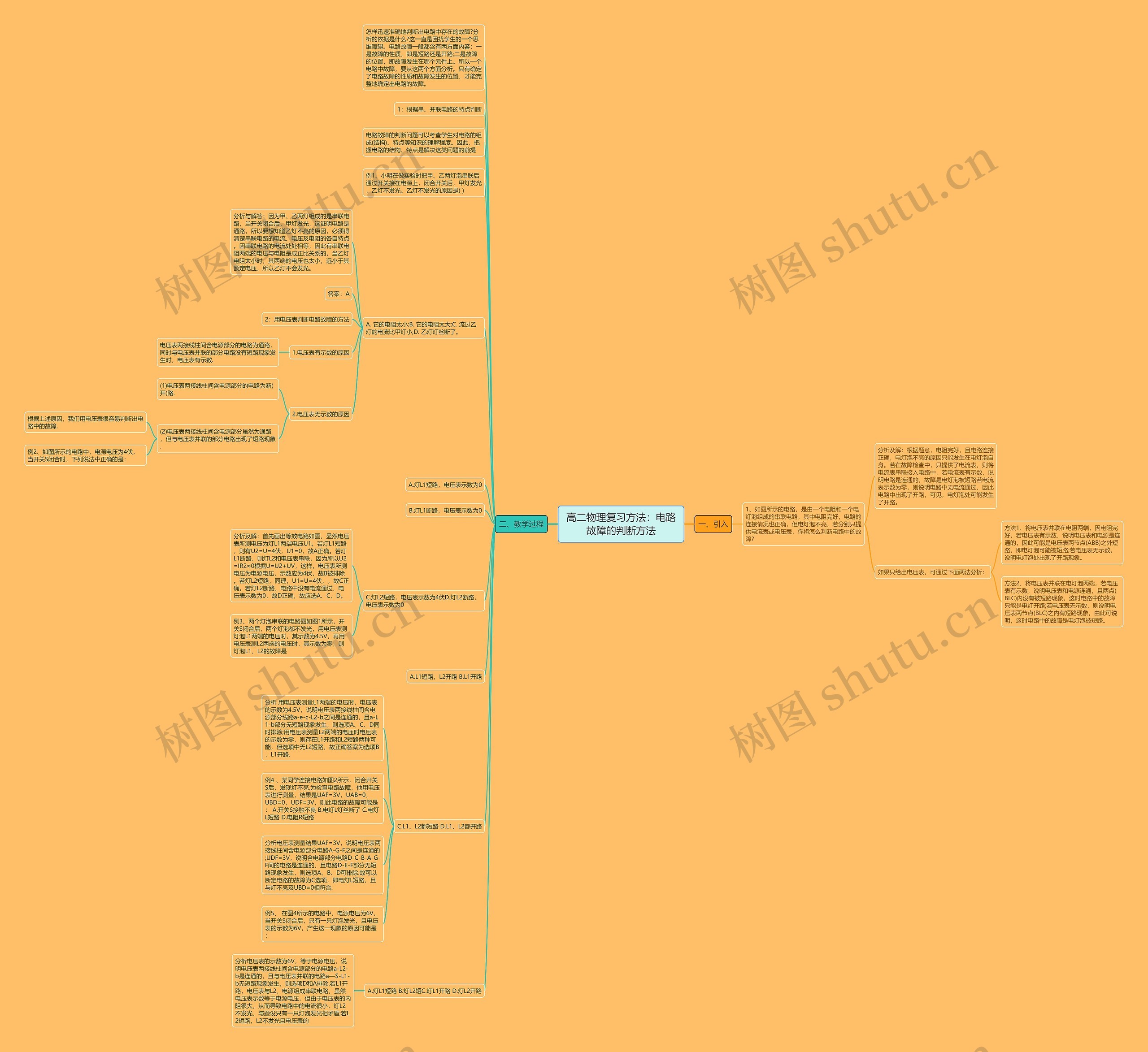

怎样迅速准确地判断出电路中存在的故障?分析的依据是什么?这一直是困扰学生的一个思维障碍。电路故障一般都含有两方面内容：一是故障的性质，即是短路还是开路;二是故障的位置，即故障发生在哪个元件上。所以一个电路中故障，要从这两个方面分析。只有确定了电路故障的性质和故障发生的位置，才能完整地确定出电路的故障。
电路故障的判断问题可以考查学生对电路的组成(结构)、特点等知识的理解程度。因此，把握电路的结构、特点是解决这类问题的前提
例1、小明在做实验时把甲、乙两灯泡串联后通过开关接在电源上，闭合开关后，甲灯发光，乙灯不发光。乙灯不发光的原因是( )
A. 它的电阻太小;B. 它的电阻太大;C. 流过乙灯的电流比甲灯小;D. 乙灯灯丝断了。
分析与解答：因为甲、乙两灯组成的是串联电路，当开关闭合后，甲灯发光，这证明电路是通路，所以要想知道乙灯不亮的原因，必须得清楚串联电路的电流、电压及电阻的各自特点。因串联电路的电流处处相等，因此有串联电阻两端的电压与电阻是成正比关系的，当乙灯电阻太小时，其两端的电压也太小，远小于其额定电压，所以乙灯不会发光。
1.电压表有示数的原因
电压表两接线柱间含电源部分的电路为通路，同时与电压表并联的部分电路没有短路现象发生时，电压表有示数.
2.电压表无示数的原因
(1)电压表两接线柱间含电源部分的电路为断(开)路.
(2)电压表两接线柱间含电源部分虽然为通路，但与电压表并联的部分电路出现了短路现象.
根据上述原因，我们用电压表很容易判断出电路中的故障.
例2、如图所示的电路中，电源电压为4伏，当开关S闭合时，下列说法中正确的是：
C.灯L2短路，电压表示数为4伏D.灯L2断路，电压表示数为0
分析及解：首先画出等效电路如图，显然电压表所测电压为灯L1两端电压U1。若灯L1短路，则有U2=U=4伏，U1=0，故A正确。若灯L1断路，则灯L2和电压表串联，因为所以U2=IR2≈0根据U=U2+UV，这样，电压表所测电压为电源电压，示数应为4伏，故B被排除。若灯L2短路，同理，U1=U=4伏，，故C正确。若灯L2断路，电路中没有电流通过，电压表示数为0，故D正确，故应选A、C、D。
例3、两个灯泡串联的电路图如图1所示，开关S闭合后，两个灯泡都不发光，用电压表测灯泡L1两端的电压时，其示数为4.5V，再用电压表测L2两端的电压时，其示数为零，则灯泡L1、L2的故障是
C.L1、L2都短路 D.L1、L2都开路
分析 用电压表测量L1两端的电压时，电压表的示数为4.5V，说明电压表两接线柱间含电源部分线路a-e-c-L2-b之间是连通的，且a-L1-b部分无短路现象发生，则选项A、C、D同时排除;用电压表测量L2两端的电压时电压表的示数为零，则存在L1开路和L2短路两种可能，但选项中无L2短路，故正确答案为选项B，L1开路.
例4 、某同学连接电路如图2所示，闭合开关S后，发现灯不亮.为检查电路故障，他用电压表进行测量，结果是UAF=3V，UAB=0，UBD=0，UDF=3V，则此电路的故障可能是： A.开关S接触不良 B.电灯L灯丝断了 C.电灯L短路 D.电阻R短路
分析电压表测量结果UAF=3V，说明电压表两接线柱间含电源部分电路A-G-F之间是连通的;UDF=3V，说明含电源部分电路D-C-B-A-G-F间的电路是连通的，且电路D-E-F部分无短路现象发生，则选项A、B、D可排除.故可以断定电路的故障为C选项，即电灯L短路，且与灯不亮及UBD=0相符合.
例5、 在图4所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是：
A.灯L1短路 B.灯L2短C.灯L1开路 D.灯L2开路
分析电压表的示数为6V，等于电源电压，说明电压表两接线柱间含电源部分的电路a-L2-b是连通的，且与电压表并联的电路a—S-L1-b无短路现象发生，则选项D和A排除.若L1开路，电压表与L2、电源组成串联电路，虽然电压表示数等于电源电压，但由于电压表的内阻很大，从而导致电路中的电流很小，灯L2不发光，与题设只有一只灯泡发光相矛盾;若L2短路，L2不发光且电压表的
