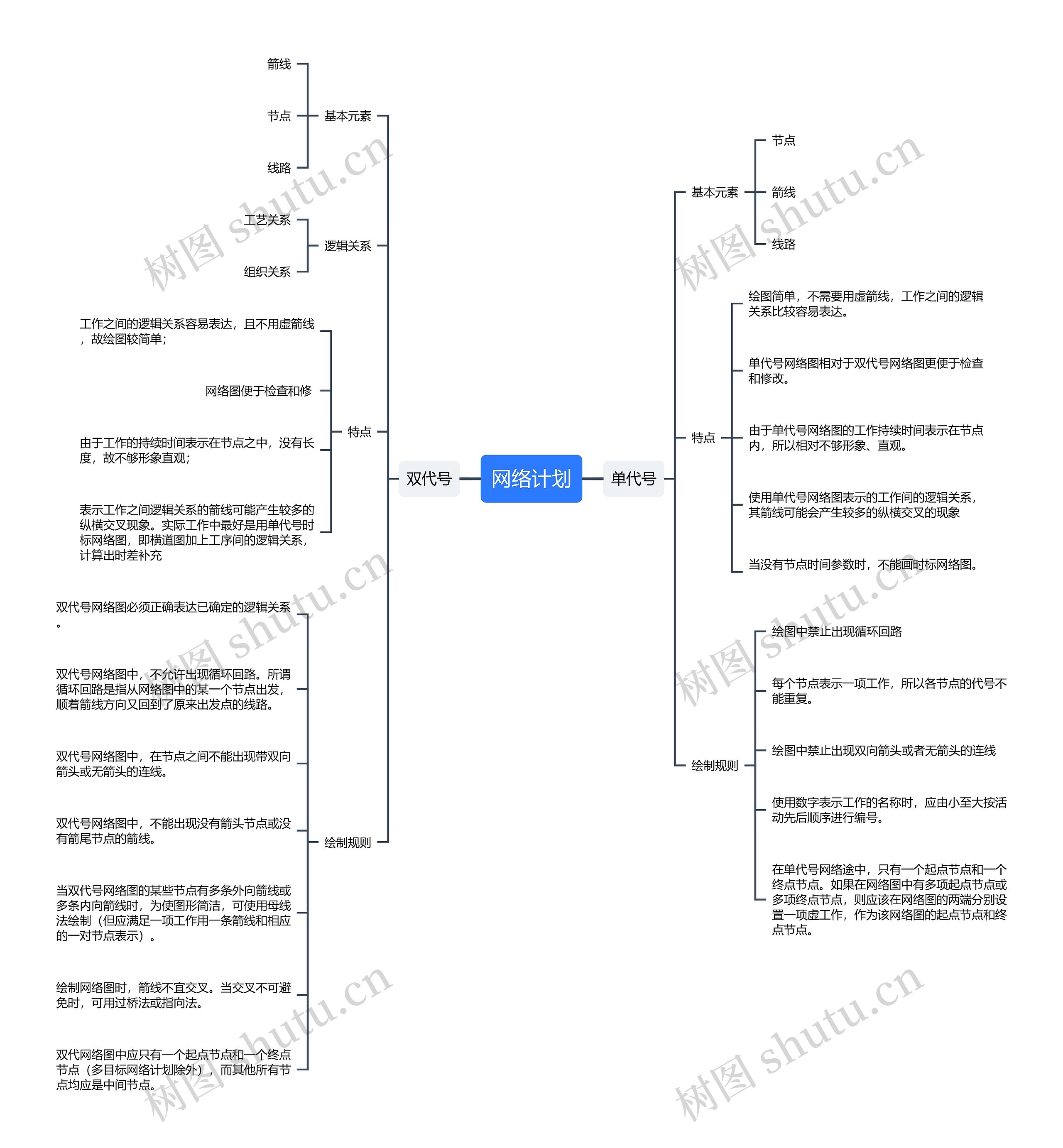

双代号网络图中,不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发,顺着箭线方向又回到了原来出发点的线路。
双代号网络图中,在节点之间不能出现带双向箭头或无箭头的连线。
双代号网络图中,不能出现没有箭头节点或没有箭尾节点的箭线。
当双代号网络图的某些节点有多条外向箭线或多条内向箭线时,为使图形简洁,可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对节点表示)。
绘制网络图时,箭线不宜交叉。当交叉不可避免时,可用过桥法或指向法。
双代网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外),而其他所有节点均应是中间节点。
