关于电流和电路的知识点整理|初三物理思维导图

叹黄昏

2023-04-11

浏览量: 4

关于电流和电路的知识点整理|初三物理

关于电流和电路的知识点整理|初三物理。新东方网为同学们整理了关于电流和电路的知识点整理|初三物理，希望能够帮助到大家。

树图思维导图提供《关于电流和电路的知识点整理|初三物理》在线思维导图免费制作，点击“编辑”按钮，可对《关于电流和电路的知识点整理|初三物理》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：1b3ec358b078327dc0813c2a0994a9ed

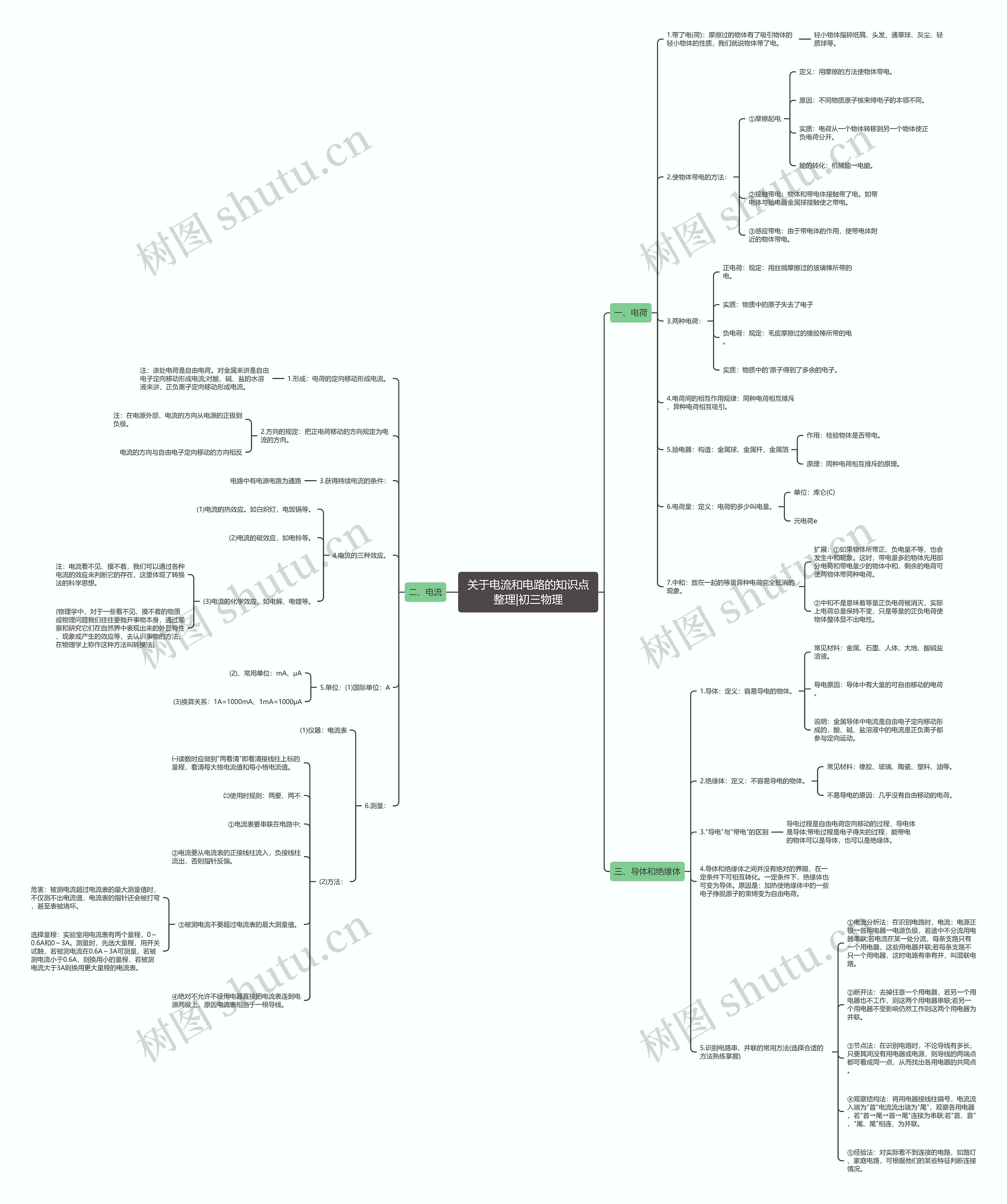

思维导图大纲

一、电荷

1.带了电(荷)：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。

轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。

2.使物体带电的方法：

①摩擦起电

定义：用摩擦的方法使物体带电。

原因：不同物质原子核束缚电子的本领不同。

实质：电荷从一个物体转移到另一个物体使正负电荷分开。

能的转化：机械能→电能。

②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。

③感应带电：由于带电体的作用，使带电体附近的物体带电。

3.两种电荷：

正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。

实质：物质中的原子失去了电子

负电荷：规定：毛皮摩擦过的橡胶棒所带的电。

实质：物质中的'原子得到了多余的电子。

4.电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。

5.验电器：构造：金属球、金属杆、金属箔

作用：检验物体是否带电。

原理：同种电荷相互排斥的原理。

6.电荷量：定义：电荷的多少叫电量。

单位：库仑(C)

元电荷e

7.中和：放在一起的等量异种电荷完全抵消的现象。

扩展：①如果物体所带正、负电量不等，也会发生中和现象。这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。

②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。

二、电流

1.形成：电荷的定向移动形成电流。

注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。

2.方向的规定：把正电荷移动的方向规定为电流的方向。

注：在电源外部，电流的方向从电源的正极到负极。

电流的方向与自由电子定向移动的方向相反

3.获得持续电流的条件：

电路中有电源电路为通路

4.电流的三种效应。

(1)电流的热效应。如白炽灯，电饭锅等。

(2)电流的磁效应，如电铃等。

(3)电流的化学效应，如电解、电镀等。

注：电流看不见、摸不着，我们可以通过各种电流的效应来判断它的存在，这里体现了转换法的科学思想。

(物理学中，对于一些看不见、摸不着的物质或物理问题我们往往要抛开事物本身，通过观察和研究它们在自然界中表现出来的外显特性、现象或产生的效应等，去认识事物的方法，在物理学上称作这种方法叫转换法)

5.单位：(1)国际单位：A

(2)、常用单位：mA、μA

(3)换算关系：1A=1000mA、1mA=1000μA

6.测量：

(1)仪器：电流表

(2)方法：

㈠读数时应做到"两看清"即看清接线柱上标的量程，看清每大格电流值和每小格电流值。

㈡使用时规则：两要、两不

①电流表要串联在电路中;

②电流要从电流表的正接线柱流入，负接线柱流出，否则指针反偏。

③被测电流不要超过电流表的最大测量值。

危害：被测电流超过电流表的最大测量值时，不仅测不出电流值，电流表的指针还会被打弯，甚至表被烧坏。

选择量程：实验室用电流表有两个量程，0～0.6A和0～3A。测量时，先选大量程，用开关试触，若被测电流在0.6A～3A可测量，若被测电流小于0.6A，则换用小的量程，若被测电流大于3A则换用更大量程的电流表。

④绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。

三、导体和绝缘体

1.导体：定义：容易导电的物体。

常见材料：金属、石墨、人体、大地、酸碱盐溶液。

导电原因：导体中有大量的可自由移动的电荷。

说明：金属导体中电流是自由电子定向移动形成的，酸、碱、盐溶液中的电流是正负离子都参与定向运动。

2.绝缘体：定义：不容易导电的物体。

常见材料：橡胶、玻璃、陶瓷、塑料、油等。

不易导电的原因：几乎没有自由移动的电荷。

3."导电"与"带电"的区别

导电过程是自由电荷定向移动的过程，导电体是导体;带电过程是电子得失的过程，能带电的物体可以是导体，也可以是绝缘体。

4.导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。原因是：加热使绝缘体中的一些电子挣脱原子的束缚变为自由电荷。

5.识别电路串、并联的常用方法(选择合适的方法熟练掌握)

①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联;若电流在某一处分流，每条支路只有一个用电器，这些用电器并联;若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联;若另一个用电器不受影响仍然工作则这两个用电器为并联。

③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

④观察结构法：将用电器接线柱编号，电流流入端为"首"电流流出端为"尾"，观察各用电器，若"首→尾→首→尾"连接为串联;若"首、首"，"尾、尾"相连，为并联。

⑤经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
