二级建造师教材考点：桩基础施工方法与设备选择思维导图

孤街浪徒

2023-04-10

浏览量: 15

二级建造师

>>>>2018年二级建造师考试报名专题>>>>好消息！2018年二级建造师考试新版教材上线啦！桩基础施工方法与设备选择城市桥梁工程常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成施工方法又可分为：...《二级建造师教材考点：桩基础施工方法与设备选择》由树图网二级建造师考试网发布。

树图思维导图提供《二级建造师教材考点：桩基础施工方法与设备选择》在线思维导图免费制作，点击“编辑”按钮，可对《二级建造师教材考点：桩基础施工方法与设备选择》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：c360c38f1cf3b11a5cc612549f268b5a

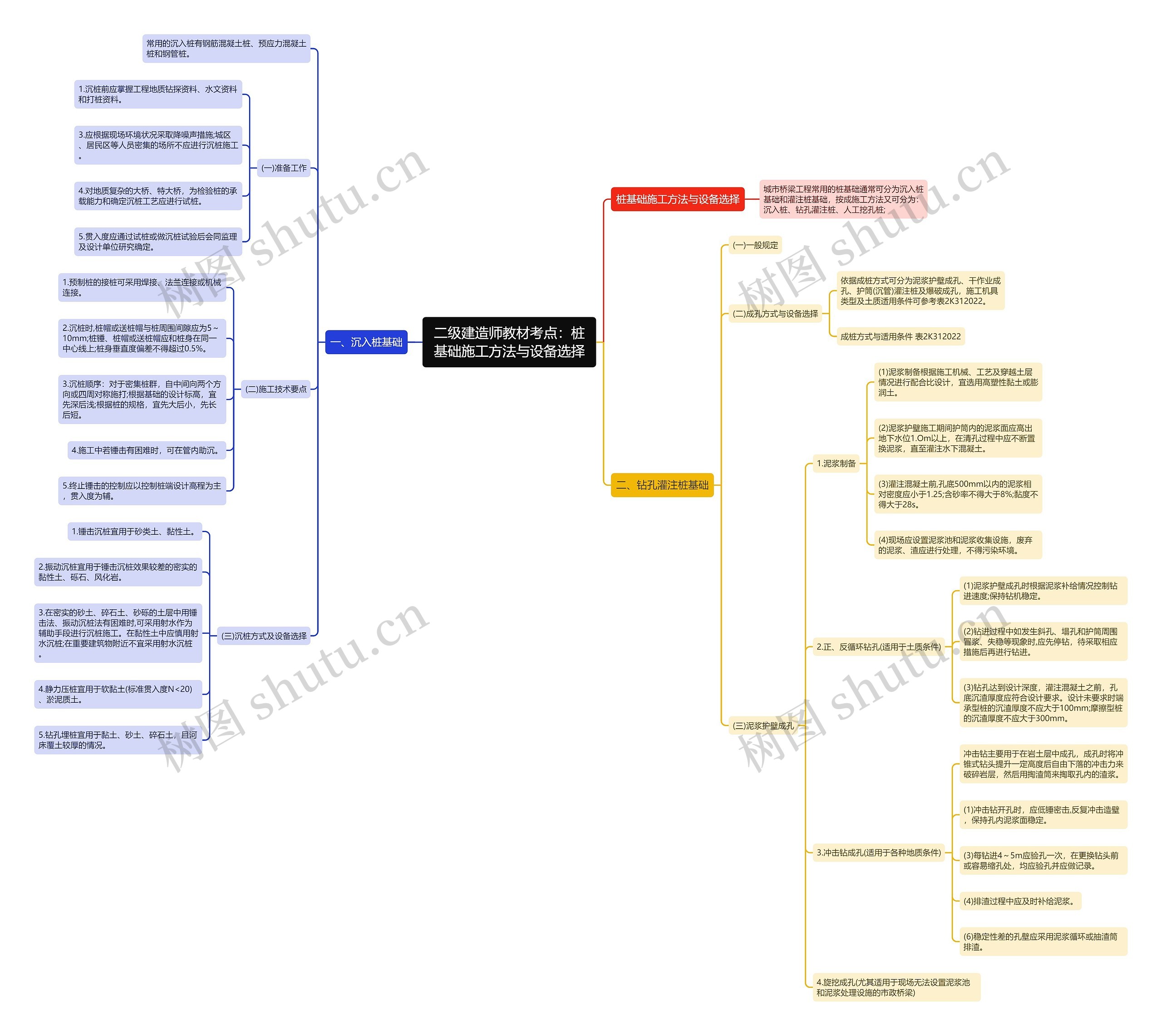

思维导图大纲

桩基础施工方法与设备选择

城市桥梁工程常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩;

一、沉入桩基础

常用的沉入桩有钢筋混凝土桩、预应力混凝土桩和钢管桩。

(一)准备工作

1.沉桩前应掌握工程地质钻探资料、水文资料和打桩资料。

3.应根据现场环境状况采取降噪声措施;城区、居民区等人员密集的场所不应进行沉桩施工。

4.对地质复杂的大桥、特大桥，为检验桩的承载能力和确定沉桩工艺应进行试桩。

5.贯入度应通过试桩或做沉桩试验后会同监理及设计单位研究确定。

(二)施工技术要点

1.预制桩的接桩可采用焊接、法兰连接或机械连接。

2.沉桩时,桩帽或送桩帽与桩周围间隙应为5～10mm;桩锤、桩帽或送桩帽应和桩身在同一中心线上;桩身垂直度偏差不得超过0.5%。

3.沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打;根据基础的设计标高，宜先深后浅;根据桩的规格，宜先大后小，先长后短。

4.施工中若锤击有困难时，可在管内助沉。

5.终止锤击的控制应以控制桩端设计高程为主，贯入度为辅。

(三)沉桩方式及设备选择

1.锤击沉桩宜用于砂类土、黏性土。

2.振动沉桩宜用于锤击沉桩效果较差的密实的黏性土、砾石、风化岩。

3.在密实的砂土、碎石土、砂砾的土层中用锤击法、振动沉桩法有困难时,可采用射水作为辅助手段进行沉桩施工。在黏性土中应慎用射水沉桩;在重要建筑物附近不宜采用射水沉桩。

4.静力压桩宜用于软黏土(标准贯入度N<20)、淤泥质土。

5.钻孔埋桩宜用于黏土、砂土、碎石土，且河床覆土较厚的情况。

二、钻孔灌注桩基础

(一)一般规定

(二)成孔方式与设备选择

依据成桩方式可分为泥浆护壁成孔、干作业成孔、护筒(沉管)灌注桩及爆破成孔，施工机具类型及土质适用条件可参考表2K312022。

成桩方式与适用条件表2K312022

(三)泥浆护壁成孔

1.泥浆制备

(1)泥浆制备根据施工机械、工艺及穿越土层情况进行配合比设计，宜选用高塑性黏土或膨润土。

(2)泥浆护壁施工期间护筒内的泥浆面应高出地下水位1.Om以上，在清孔过程中应不断置换泥浆，直至灌注水下混凝土。

(3)灌注混凝土前,孔底500mm以内的泥浆相对密度应小于1.25;含砂率不得大于8%;黏度不得大于28s。

(4)现场应设置泥浆池和泥浆收集设施，废弃的泥浆、渣应进行处理，不得污染环境。

2.正、反循环钻孔(适用于土质条件)

(1)泥浆护壁成孔时根据泥浆补给情况控制钻进速度;保持钻机稳定。

(2)钻进过程中如发生斜孔、塌孔和护筒周围冒浆、失稳等现象时,应先停钻，待采取相应措施后再进行钻进。

(3)钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的沉渣厚度不应大于100mm;摩擦型桩的沉渣厚度不应大于300mm。

3.冲击钻成孔(适用于各种地质条件)

冲击钻主要用于在岩土层中成孔，成孔时将冲锥式钻头提升一定高度后自由下落的冲击力来破碎岩层，然后用掏渣筒来掏取孔内的渣浆。

(1)冲击钻开孔时，应低锤密击,反复冲击造壁，保持孔内泥浆面稳定。

(3)每钻进4～5m应验孔一次，在更换钻头前或容易缩孔处，均应验孔并应做记录。

(4)排渣过程中应及时补给泥浆。

(6)稳定性差的孔壁应采用泥浆循环或抽渣筒排渣。

4.旋挖成孔(尤其适用于现场无法设置泥浆池和泥浆处理设施的市政桥梁)
