二建《市政工程》第1章第一节考点：2K311040城镇道路面层施工思维导图

旧街悲巷

2023-04-10

浏览量: 3

二级建造师

[NT:PAGE=沥青混合料面层施工技术$]>>>>2018年二级建造师考试报名专题>>>>好消息！2018年二级建造师考试新版教材上线啦！2K311041沥青混合料面层施工技术[了解]:一、施工准备...《二建《市政工程》第1章第一节考点：2K311040城镇道路面层施工》由树图网二级建造师考试网发布。

树图思维导图提供《二建《市政工程》第1章第一节考点：2K311040城镇道路面层施工》在线思维导图免费制作，点击“编辑”按钮，可对《二建《市政工程》第1章第一节考点：2K311040城镇道路面层施工》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：85826c6ceb1d69b0d8a4daf880420fd6

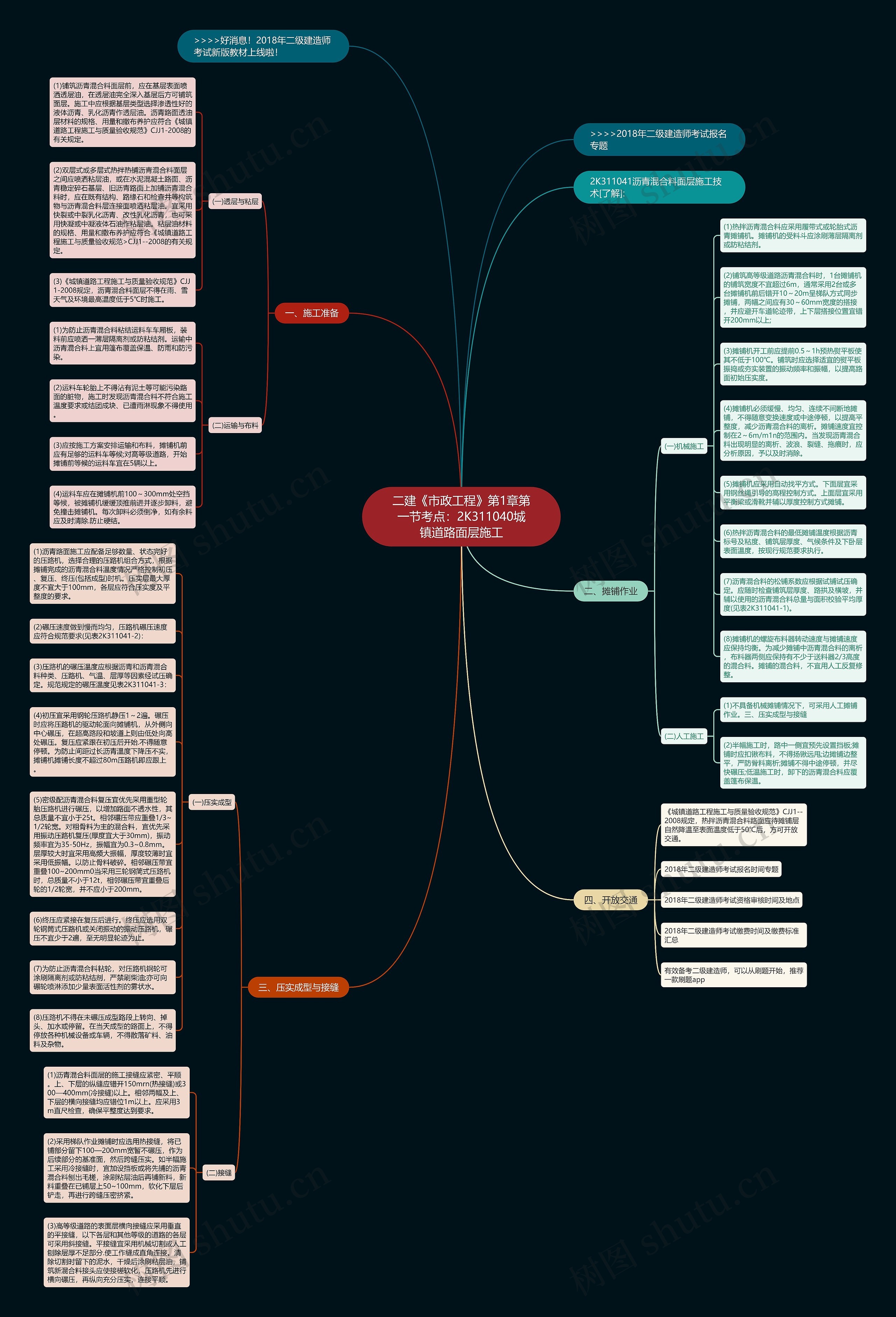

思维导图大纲

一、施工准备

(一)透层与粘层

(1)铺筑沥青混合料面层前，应在基层表面喷洒透层油，在透层油完全深入基层后方可铺筑面层。施工中应根据基层类型选择渗透性好的液体沥青、乳化沥青作透层油。沥青路面透油层材料的规格、用量和撤布养护应符合《城镇道路工程施工与质量验收规范》CJJ1-2008的有关规定。

(2)双层式或多层式热拌热铺沥青混合料面层之间应喷洒粘层油，或在水泥混凝土路面、沥青稳定碎石基层、旧沥青路面上加铺沥青混合料时，应在既有结构、路缘石和检查井等构筑物与沥青混合料层连接面喷洒粘层油。宜采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快凝或中凝液体石油作粘层油。粘层油材料的规格、用量和撒布养护应符合《城镇道路工程施工与质量验收规范>CJJ1--2008的有关规定。

(3)《城镇道路工程施工与质量验收规范》CJJ1-2008规定，沥青混合料面层不得在雨、雪天气及环境最高温度低于5℃时施工。

(二)运输与布料

(1)为防止沥青混合料粘结运料车车厢板，装料前应喷洒一薄层隔离剂或防粘结剂。运输中沥青混合料上宜用篷布覆盖保温、防雨和防污染。

(2)运料车轮胎上不得沾有泥土等可能污染路面的脏物，施工时发现沥青混合料不符合施工温度要求或结团成块、已遭雨淋现象不得使用。

(3)应按施工方案安排运输和布料，摊铺机前应有足够的运料车等候;对高等级道路，开始摊铺前等候的运料车宜在5辆以上。

(4)运料车应在摊铺机前100～300mm处空挡等候，被摊铺机缓缓顶推前进并逐步卸料，避免撞击摊铺机。每次卸料必须倒净，如有余料应及时清除.防止硬结。

二、摊铺作业

(一)机械施工

(1)热拌沥青混合料应采用履带式或轮胎式沥青摊铺机。摊铺机的受料斗应涂刷薄层隔离剂或防粘结剂。

(2)铺筑高等级道路沥青混合料时，1台摊铺机的铺筑宽度不宜超过6m，通常采用2台或多台摊铺机前后错开10～20m呈梯队方式同步摊铺，两幅之间应有30～60mm宽度的搭接，并应避开车道轮迹带，上下层搭接位置宜错开200mm以上;

(3)摊铺机开工前应提前0.5～1h预热熨平板使其不低于100℃。铺筑时应选择适宜的熨平板振捣或夯实装置的振动频率和振幅，以提高路面初始压实度。

(4)摊铺机必须缓慢、均匀、连续不间断地摊铺，不得随意变换速度或中途停顿，以提高平整度，减少沥青混合料的离析。摊铺速度宜控制在2～6m/m1n的范围内。当发现沥青混合料出现明显的离析、波浪、裂缝、拖痕时，应分析原因，予以及时消除。

(5)摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式。上面层宜采用平衡梁或滑靴并辅以厚度控制方式摊铺。

(6)热拌沥青混合料的最低摊铺温度根据沥青标号及粘度、铺筑层厚度、气候条件及下卧层表面温度，按现行规范要求执行。

(7)沥青混合料的松铺系数应根据试铺试压确定。应随时检查铺筑层厚度、路拱及横坡，并辅以使用的沥青混合料总量与面积校验平均厚度(见表2K311041-1)。

(8)摊铺机的螺旋布料器转动速度与摊铺速度应保持均衡。为减少摊铺中沥青混合料的离析，布料器两侧应保持有不少于送料器2/3高度的混合料。摊铺的混合料，不宜用人工反复修整。

(二)人工施工

(1)不具备机械摊铺情况下，可采用人工摊铺作业。三、压实成型与接缝

(2)半幅施工时，路中一侧宜预先设置挡板;摊铺时应扣锹布料，不得扬锹远甩;边摊铺边整平，严防骨料离析;摊铺不得中途停顿，并尽快碾压;低温施工时，卸下的沥青混合料应覆盖篷布保温。

三、压实成型与接缝

(一)压实成型

(1)沥青路面施工应配备足够数量、状态完好的压路机，选择合理的压路机组合方式，根据摊铺完成的沥青混合料温度情况严格控制初压、复压、终压(包括成型)时机。压实层最大厚度不宜大于100mm，各层应符合压实度及平整度的要求。

(2)碾压速度做到慢而均匀，压路机碾压速度应符合规范要求(见表2K311041-2)：

(3)压路机的碾压温度应根据沥青和沥青混合料种类、压路机、气温、层厚等因素经试压确定。规范规定的碾压温度见表2K311041-3：

(4)初压宜采用钢轮压路机静压1～2遍。碾压时应将压路机的驱动轮面向摊铺机，从外侧向中心碾压，在超高路段和坡道上则由低处向高处碾压。复压应紧跟在初压后开始.不得随意停顿。为防止间距过长沥青温度下降压不实，摊铺机摊铺长度不超过80m压路机即应跟上。

(5)密级配沥青混合料复压宜优先采用重型轮胎压路机进行碾压，以增加路面不透水性，其总质量不宜小于25t。相邻碾压带应重叠1/3~1/2轮宽。对粗骨料为主的混合料，宜优先采用振动压路机复压(厚度宜大于30mm)，振动频率宜为35-50Hz，振幅宜为0.3~0.8mm。层厚较大时宜采用高频大振幅，厚度较薄时宜采用低振幅。以防止骨料破碎。相邻碾压带宜重叠100~200mm0当采用三轮钢简式压路机时，总质量不小于12t，相邻碾压带宜重叠后轮的1/2轮宽，并不应小于200mm。

(6)终压应紧接在复压后进行。终压应选用双轮钢筒式压路机或关闭振动的振动压路机，碾压不宜少于2遍，至无明显轮迹为止。

(7)为防止沥青混合料粘轮，对压路机钢轮可涂刷隔离剂或防粘结剂，严禁刷柴油;亦可向碾轮喷淋添加少量表面活性剂的雾状水。

(8)压路机不得在未碾压成型路段上转向、掉头、加水或停留。在当天成型的路面上，不得停放各种机械设备或车辆，不得散落矿料、油料及杂物。

(二)接缝

(1)沥青混合料面层的施工接缝应紧密、平顺。上、下层的纵缝应错开150mrn(热接缝)或300—400mm(冷接缝)以上。相邻两幅及上、下层的横向接缝均应错位1m以上。应采用3m直尺检查，确保平整度达到要求。

(2)采用梯队作业摊铺时应选用热接缝，将已铺部分留下100—200mm宽暂不碾压，作为后续部分的基准面，然后跨缝压实。如半幅施工采用冷接缝时，宜加设挡板或将先铺的沥青混合料刨出毛槎，涂刷粘层油后再铺新料，新料重叠在已铺层上50~100mm，软化下层后铲走，再进行跨缝压密挤紧。

(3)高等级道路的表面层横向接缝应采用垂直的平接缝，以下各层和其他等级的道路的各层可采用斜接缝。平接缝宜采用机械切割或人工刨除层厚不足部分.使工作缝成直角连接。清除切割时留下的泥水，干燥后涂刷粘层油，铺筑新混合料接头应使接槎软化，压路机先进行横向碾压，再纵向充分压实，连接平顺。
