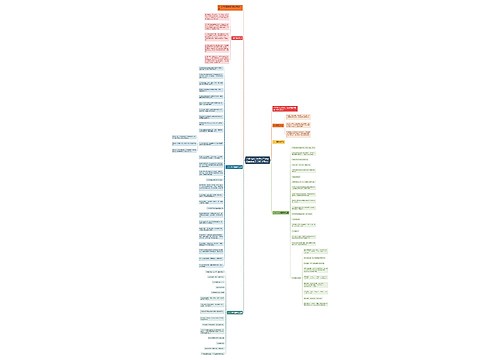

二级建造师《市政工程》考点分析讲义：预应力材料的技术要求思维导图

旧街悲巷

2023-04-10

浏览量: 18

二级建造师

预应力材料的技术要求一、后张预应力材料常用后张预应力材料主要有预应力筋和管道。(一)后张预应力筋1.后张预应力筋主要有钢丝、钢绞线和精轧螺纹钢筋等。2.每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同...《二级建造师《市政工程》考点分析讲义：预应力材料的技术要求》由树图网二级建造师考试网发布。

树图思维导图提供《二级建造师《市政工程》考点分析讲义：预应力材料的技术要求》在线思维导图免费制作，点击“编辑”按钮，可对《二级建造师《市政工程》考点分析讲义：预应力材料的技术要求》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：6d13d6bf788f6ab952d3537b7bfb53ea

思维导图大纲

一、后张预应力材料

常用后张预应力材料主要有预应力筋和管道。

(一)后张预应力筋

1.后张预应力筋主要有钢丝、钢绞线和精轧螺纹钢筋等。

2.每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同一生产工艺的产品组成。

3.新产品及进口材料的质量应符合相应现行国家标准的规定。

4.预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：

5.存放的仓库应干燥、防潮、通风良好、无腐蚀气体和介质。存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月。

6.预应力筋的制作

(2)预应力筋宜使用砂轮锯或切断机切断，不得采用电弧切割。(3)预应力筋采用镦头锚固时，高强钢丝宜采用液压冷镦;冷拔低碳钢丝可采用冷冲镦粗;钢筋宜采用电热镦粗，但HRB500级钢筋镦粗后应进行电热处理。冷拉钢筋端头的镦粗及热处理工作，应在钢筋冷拉之前进行，否则应对镦头逐个进行张拉检查，检查时的控制应力应不小于钢筋冷拉时的控制应力。(4)预应力筋由多根钢丝或钢绞线组成时，在同束预应力钢筋内，应采用强度相等的预应力钢材。编束时，应逐根梳理直顺不扭转，绑扎牢固(用火烧丝绑扎，每隔1m一道)，不得互相缠绕。编束后的钢丝和钢绞线应按编号分类存放。

7.预应力筋安装时应注意：

(1)预应力筋可在混凝土浇筑之前穿束，也可在浇筑之后穿束。预应力筋为钢绞线时，可将一根钢束中的全部钢绞线编束之后整体穿入管道，也可以逐根将钢绞线穿入管道。穿束前应确认锚垫板位置准确、孔道畅通、无积水。采用蒸养的结构，养护完成前不应安装预应力筋。

(2)预应力筋安装后直至孔道压浆时，预应力筋在孔道内处于暴露状态，因此应注意采取防锈或防腐措施，防止预应力筋发生锈蚀或腐蚀。在安装预应力筋的构件附近进行电焊时，要对预应力筋和金属件进行保护，防止溅上焊渣或造成损坏。

(二)管道

1.后张有粘结预应力混凝土结构中，预应力筋的孔道一般由浇筑在混凝土中的刚性或半刚性管道构成。一般工程可由钢管抽芯、胶管抽芯或金属伸缩套管抽芯预留孔道。浇筑在混凝土中的管道应具有足够强度和刚度，不允许有漏浆现象，且能按要求传递粘结力。

2.刚性或半刚性管道应是金属的。刚性管应内壁光滑，可弯曲成适当的形状而不出现卷曲或被压扁。半刚性管应是波纹状的金属螺旋管。

3.金属螺旋管的检验

(1)金属螺旋管道进场时，应检查出厂合格证和质量保证书，核对其类别、型号、规格及数量，对外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗及抗弯曲渗漏等进行检验。检验方法应按有关规范、标准进行。

(2)金属螺旋管按批进行检验。每批由同一生产厂家，同一批钢带所制作的金属螺旋管组成，累计半年产量或50000m生产量为一批。不足上述条件的则取产量最多的规格作为一批。

4.管道的其他要求

(1)在桥梁的某些特殊部位，设计无要求时，可采用符合要求的平滑钢管或高密度聚乙烯管，其管壁厚不得小于2mm。

(2)管道的内横截面积至少应是预应力筋净截面积的2.0～2.5倍。不足这一面积时，应通过试验验证其可否进行正常压浆作业。超长钢束的管道也应通过试验确定其面积比。

(3)采用胶管抽芯法制孔时，胶管内应插入芯棒或充以压力水，以增加刚度。采用钢管抽芯法时，钢管表面应光滑，焊缝应平顺，抽拔时不应损伤结构混凝土。抽芯后应用通孔器或压气、压水等方法，检查孔道是否有堵塞、残留物或与邻孔串通现象，一旦发现应及时处理。

(4)预留孔道的尺寸与位置应正确，孔道应平顺，孔道端部的预埋钢锚垫板应垂直于孔道中心线。

(5)预留孔道用的管道应采用定位钢筋固定安装，使其能牢固的置于模板内的设计位置，并在浇筑混凝土时不产生位移;定位钢筋的间距，对于钢管不宜大于1m，波纹管不宜大于0.8m，胶管不宜大于0.5m。曲线管道适当加密固定筋。

(6)金属管道接头处的连接套管采用大一个直径级别的同类型管道。套管长度为被连接管道内径的5～7倍。管道接头处不应产生角度变化，在浇筑混凝土时不应发生管道转动或位移。管道接头连接处应缠裹紧密，防止水泥浆渗入。

(7)管道需设压浆孔，还应在最高点处设排气孔，需要时在最低点设排水孔。

(8)管道在模板内安装就位后，应盖好其端部，防止水或其他杂物进入。

(9)金属螺旋管道宜采用镀锌材料制作，制作金属螺旋管的钢带厚度不宜小于0.3mm。

(10)预应力原材料必须保持清洁，在存放和运输时应避免损伤、锈蚀和腐蚀。预应力筋和金属管道在室外存放时，时间不宜超过6个月。预应力锚具、夹具和连接器应在仓库内配套保管。

二、锚具和连接器

常用后张预应力锚具包括各类锚具以及连接器。

(一)基本要求

1.后张预应力锚具和连接器按照锚固方式不同，可分为夹片式(单孔和多孔夹片锚具)、支承式(镦头锚具、螺母锚具)、锥塞式(钢制锥形锚具)和握裹式(挤压锚具、压花锚具等)。

2.预应力锚具、夹具和连接器应具有可靠的锚固性能、足够的承载能力和良好的适用性。

3.适用于高强度预应力筋的锚具(或连接器)，也可以用于较低强度的预应力筋。仅能适用于低强度预应力筋的锚具(或连接器)，不得用于高强度预应力筋。

4.锚具应满足分级张拉、补张拉和放松预应力的要求。锚固多根预应力筋的锚具，除应有整束张拉的性能外，尚宜具有单根张拉的可能性。

6.当锚具下的锚垫板要求采用喇叭管时，喇叭管宜选用钢制或铸铁产品。锚垫板应设置足够的螺旋钢筋或网状分布钢筋。

7.锚垫板与预应力筋(或孔道)在锚固区及其附近应相互垂直。后张构件锚垫板上宜设灌浆孔。

1.锚具、夹具及连接器进场验收时，应按出厂合格证和质量证明书核查其锚固性能类别、型号、规格、数量，确认无误后进行外观检查、硬度检验和静载锚固性能试验。

2.验收应分批进行，批次划分时，同一种材料和同一生产工艺条件下生产的产品可列为同一批量。锚具、夹片应以不超过1000套为一个验收批。连接器的每个验收批不宜超过500套。

锚具、夹具及连接器检查一览表

对用于中小桥梁的锚具(夹片或连接器)进场验收，其静载锚固性能可由锚具生产厂提供试验报告。

三、张拉后预应力筋与锚具的保护

后张预应力张拉作业应按规范要求严格执行。预应力筋在张拉控制应力达到稳定后方可锚固。预应力筋锚固后的外露长度不宜小于30mm，锚具应用封端混凝土保护。预应力筋张拉后，孔道应尽早压浆。
