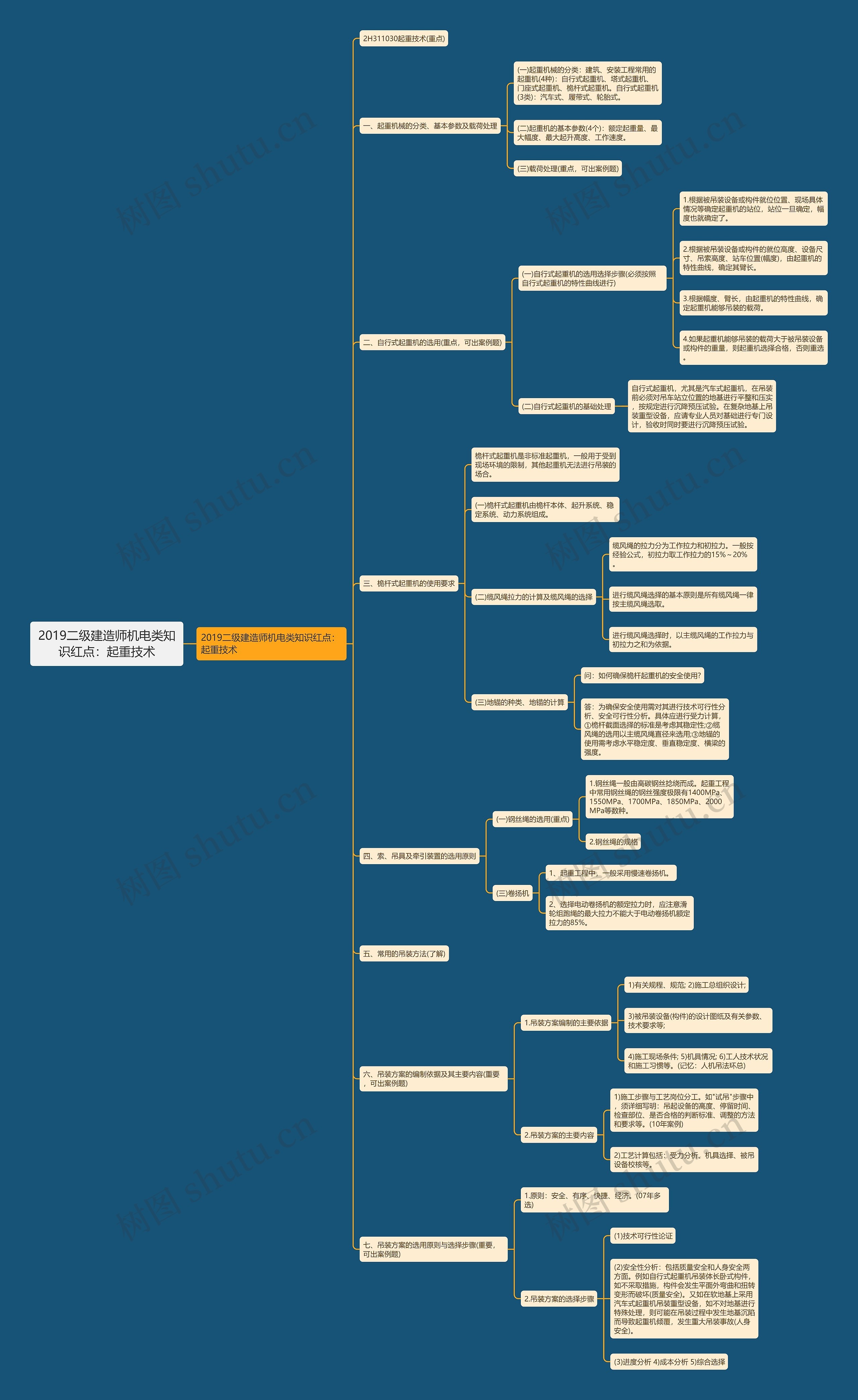

2019二级建造师机电类知识红点：起重技术

2H311030起重技术(重点)

一、起重机械的分类、基本参数及载荷处理

(一)起重机械的分类：建筑、安装工程常用的起重机(4种)：自行式起重机、塔式起重机、门座式起重机、桅杆式起重机。自行式起重机(3类)：汽车式、履带式、轮胎式。

(二)起重机的基本参数(4个)：额定起重量、最大幅度、最大起升高度、工作速度。

(三)载荷处理(重点，可出案例题)

二、自行式起重机的选用(重点，可出案例题)

(一)自行式起重机的选用选择步骤(必须按照自行式起重机的特性曲线进行)

1.根据被吊装设备或构件就位位置、现场具体情况等确定起重机的站位，站位一旦确定，幅度也就确定了。

2.根据被吊装设备或构件的就位高度、设备尺寸、吊索高度、站车位置(幅度)，由起重机的特性曲线，确定其臂长。

3.根据幅度、臂长，由起重机的特性曲线，确定起重机能够吊装的载荷。

4.如果起重机能够吊装的载荷大于被吊装设备或构件的重量，则起重机选择合格，否则重选。

(二)自行式起重机的基础处理

自行式起重机，尤其是汽车式起重机，在吊装前必须对吊车站立位置的地基进行平整和压实，按规定进行沉降预压试验。在复杂地基上吊装重型设备，应请专业人员对基础进行专门设计，验收时同时要进行沉降预压试验。

三、桅杆式起重机的使用要求

桅杆式起重机是非标准起重机，一般用于受到现场环境的限制，其他起重机无法进行吊装的场合。

(一)桅杆式起重机由桅杆本体、起升系统、稳定系统、动力系统组成。

(二)缆风绳拉力的计算及缆风绳的选择

缆风绳的拉力分为工作拉力和初拉力。一般按经验公式，初拉力取工作拉力的15%～20%。

进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选取。

进行缆风绳选择时，以主缆风绳的工作拉力与初拉力之和为依据。

(三)地锚的种类、地锚的计算

问：如何确保桅杆起重机的安全使用?

答：为确保安全使用需对其进行技术可行性分析、安全可行性分析。具体应进行受力计算，①桅杆截面选择的标准是考虑其稳定性;②缆风绳的选用以主缆风绳直径来选用;③地锚的使用需考虑水平稳定度、垂直稳定度、横梁的强度。

四、索、吊具及牵引装置的选用原则

(一)钢丝绳的选用(重点)

1.钢丝绳一般由高碳钢丝捻绕而成。起重工程中常用钢丝绳的钢丝强度极限有1400MPa、1550MPa、1700MPa、1850MPa、2000MPa等数种。

2.钢丝绳的规格

(三)卷扬机

1、起重工程中，一般采用慢速卷扬机。

2、选择电动卷扬机的额定拉力时，应注意滑轮组跑绳的最大拉力不能大于电动卷扬机额定拉力的85%。

五、常用的吊装方法(了解)

六、吊装方案的编制依据及其主要内容(重要，可出案例题)

1.吊装方案编制的主要依据

1)有关规程、规范; 2)施工总组织设计;

3)被吊装设备(构件)的设计图纸及有关参数、技术要求等;

4)施工现场条件; 5)机具情况; 6)工人技术状况和施工习惯等。(记忆：人机吊法环总)

2.吊装方案的主要内容

1)施工步骤与工艺岗位分工。如"试吊"步骤中，须详细写明：吊起设备的高度、停留时间、检查部位、是否合格的判断标准、调整的方法和要求等。(10年案例)

2)工艺计算包括：受力分析、机具选择、被吊设备校核等。

七、吊装方案的选用原则与选择步骤(重要，可出案例题)

1.原则：安全、有序、快捷、经济。(07年多选)

2.吊装方案的选择步骤

(1)技术可行性论证

(2)安全性分析：包括质量安全和人身安全两方面。例如自行式起重机吊装体长卧式构件，如不采取措施，构件会发生平面外弯曲和扭转变形而破坏(质量安全)。又如在软地基上采用汽车式起重机吊装重型设备，如不对地基进行特殊处理，则可能在吊装过程中发生地基沉陷而导致起重机倾覆，发生重大吊装事故(人身安全)。

(3)进度分析 4)成本分析 5)综合选择
