质量选点
工作方法
台账重构
质量选点介绍
树图思维导图提供《质量选点V1.1》在线思维导图免费制作，点击“编辑”按钮，可对《质量选点V1.1》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：49d71f0fb38c72f80c45ab4a331eb39e
思维导图大纲
相关思维导图模版
质量选点V1.1思维导图模板大纲
选点人员模型
未添加任何记录时, 检查页面内容
Title显示正确
依次展示审批人(两个)、软件技术中心(意见提出人)、零部件开发SQE、项目SQE、量产SQE列表
右上角存在“编辑”按钮
归属模块默认自动展示数据字典中所有已启用的归属模块
零部件开发SQE、项目SQE、量产SQE列表中零部件开发SQE/项目SQE/量产SQE默认显示为“-”
软件技术中心和两审批人默认显示为“-”
没有归属模块时,页面展示
Title显示正确
依次展示审批人(两个)、软件技术中心(意见提出人)、零部件开发SQE、项目SQE、量产SQE列表(仅表格头-内容暂无数据)
多个归属模块时,页面展示
Title显示正确
依次展示审批人(两个)、软件技术中心(意见提出人)、零部件开发SQE、项目SQE、量产SQE列表(仅表格头)
展示所有启用归属模块及相关内容
超过一页归属模块时, 页面展示
Title显示正确
依次展示审批人(两个)、软件技术中心(意见提出人)、零部件开发SQE、项目SQE、量产SQE列表(超过10条滚动显示)
编辑人员模型
同一归属模块各SQE分别选择一个不同的人员
可正常选择并可成功提交保存
同一归属模块各SQE分别选择同一个人员
同一归属模块不同SQE不能选择重复人员,提示“同归属模块意见提出人不能重复”
同一归属模块各SQE分别选择多个不同的人员(不重复)
可正常选择并可成功提交保存
同一归属模块各SQE分别选择多个人员(存在重复)
同一归属模块不同SQE不能选择重复人员,提示“同归属模块意见提出人不能重复”
不同归属模块SQE选择同样的人员
不同归属模块可选择重复的SQE(注意:同一归属模块人员不能重复)
不同归属模块SQE选择不同的人员
可正常选择并可成功提交保存
软件技术中心选择一人与SQE不重复
可正常选择并可成功提交保存
软件技术中心选择一人与SQE重复
可正常选择并可成功提交保存
软件技术中心选择多人
可选择多人,不允许重复
两个审批人分别选择同一个人
两个审批人不可选择同一人,提示“审批人不能重复”
两个审批人分别选择不同人员
可正常选择并可成功提交保存
两个审批人分别多选
审批人不支持多选
选择的两个审批人与SQE重复
可正常选择并可成功提交保存
选择的两个审批人与软件技术中心重复
可正常选择并可成功提交保存
新增归属模块后, 重新进入选点人员模型页面
定时同步后, 重新进入人员模型会自动展示新增的归属模块
停用归属模块后, 重新进入选点人员模型页面
重新进入人员模型会自动隐藏归属模块
停用后再启用归属模块-无SQE记录, 重新进入选点人员模型页面
重新进入人员模型, 会自动展示归属模块，SQE选项为空
停用后再启用归属模块-有SQE记录, 重新进入选点人员模型页面
重新进入人员模型, 会自动展示归属模块，SQE会自动带出原配置的SQE
停用归属模块后, 检查已有任务是否可正常流转
不影响已有选点任务流程继续
重新启用归属模块后，检查已有任务是否可正常流转
不影响已有选点任务流程继续
删除归属模块后, 检查已有任务是否可正常流转
不影响已有选点任务流程继续
删除归属模块-已有SQE记录后，重新新增同名归属模块
定时同步后, 重新进入人员模型会自动展示新增的归属模块，但SQE为空
编辑页面-提交按钮功能检查
编辑页面右下角存在提交按钮，可正常提交
人员选择
未选择人员时-选择框置灰提示"请输入名字后选择"
支持输入中文/拼音从极氪组织架构模糊搜索
中文
拼音
极氪和吉利组织架构
模糊搜索
精确搜索
搜索结果展示：名字+邮箱+岗位(灰底)
SQE和软件技术中心人员支持勾选
勾选人员后，支持一键删除所有人员
勾选人员后，支持单个人员删除
审批人选择框不支持勾选
审批人选择框选择人员后只有一键清除
审批人选择框选择人员后收起选择框
待办任务进入详情
归属模块和SA内部预选会时间位置提前
未选择归属模块时, 所有角色不可选择
选择的归属模块未配置人员模型，每个角色可自由搜索极氪组织范围内所有人员
选择的归属模块已配置人员模型，每个角色下拉框默认展示配置的人员模型(不用带出默认人员)
选择的归属模块已配置人员模型，每个角色同样支持搜索极氪组织范围内所有人员
人员选择组件和人员模型一致，所有人员分配时仅支持单选
各SQE选择重复人员时提示“各意见提出人、审批人不能重复”
台账列表进入详情
归属模块和SA内部预选会时间位置提前
未选择归属模块时, 所有角色不可选择
选择的归属模块未配置人员模型，每个角色可自由搜索极氪组织范围内所有人员
选择的归属模块已配置人员模型，每个角色下拉框默认展示配置的人员模型(不用带出默认人员)
选择的归属模块已配置人员模型，每个角色同样支持搜索极氪组织范围内所有人员
人员选择组件和人员模型一致，所有人员分配时仅支持单选
各SQE选择重复人员时提示“各意见提出人、审批人不能重复”
批量分配弹窗
归属模块和SA内部预选会时间位置提前
未选择归属模块时, 所有角色不可选择
选择的归属模块未配置人员模型，每个角色可自由搜索极氪组织范围内所有人员
选择的归属模块已配置人员模型，每个角色下拉框默认展示配置的人员模型(不用带出默认人员)
选择的归属模块已配置人员模型，每个角色同样支持搜索极氪组织范围内所有人员
人员选择组件和人员模型一致，所有人员分配时仅支持单选
各SQE选择重复人员时提示“各意见提出人、审批人不能重复”
批量分配确认后自动提交,状态变为待完成
批量分配后每人对应的每条任务都会收到一条企微通知
批量分配时若SC日期为空, 则不限制SA日期
批量分配时若SC非空, SA日期早于SC日期时可成功分配(只要一条不过,就提示)
批量分配时若SC非空, SA日期等于SC日期, 提示用户“SA时间超出SC时间，请重新分配！”
SA日期不可选
批量分配时若SC非空, SA日期晚于SC日期, 提示用户“SA时间超出SC时间，请重新分配！”
批量分配时若SC部分空, SC非空任务SA日期早于SC日期, 可成功份分配
批量分配时仅支持项目经理为本人的任务
批量分配时任务状态必须为“待分配”
批量分配时任务状态为其他时,检查提示语
批量分配时任务状态含待分配时,检查提示语
状态更名
待汇总状态变为待预选
项目经理-待办列表
SQE和软件技术中心人员-已办列表
选点任务列表
待审批状态撤回
流程动态-预选选点意见
流程动态详情操作类型-预选选点意见
老数据检查-待确认？-新柱
项目要求三包期
基础字典表中新增-“项目要求三包期”
新增三包期
新增同步后, 三包期下拉框可展示新增选项
修改三包期
修改同步后, 三包期下拉框可展示修改后的选项
原数据记录不受影响
删除三包期
删除同步后, 三包期下拉框不展示删除后的选项
原数据记录不受影响
停用三包期
停用同步后, 三包期下拉框不展示停用后的选项
原数据记录不受影响
启用三包期
启用同步后, 三包期下拉框可展示修改后的选项
三包期选项排序检查
与基础数据列表排序一致
量产SQE/软件技术中心选点评价
未评价
项目经理分配时选择后, 两个节点会产生对应的待办任务
左侧默认定位到3A信息
右侧只存在“意见”和“意见(理由)说明”
选择“带条件同意”时，说明输入框显示“请补充描述条件内容”
任务详情页面只能看到基础信息(任务号、项目名称、项目经理、SA内部预选会时间、ESOW编号、ESOW名称、归属模块和SA计划日期)和预选供应商
看不到也不需要填写四新管控和ESOW解读
已评价
展示供应商编号、定点类型、供应商名称、意见结果框(节点名称、人员、意见给出日期、意见和意见(理由)说明)-分别检查量产SQE和软件技术中心人员页面
流程动态
展示操作人、操作时间、操作类型及相关供应商列表数据-分别检查量产SQE和软件技术中心人员页面
台账重构
查询
页面元素检查
默认查询条件
展开查询条件
收起查询条件
列表字段与需求/原型/设计稿一致
查询条件检查-遍历单条件查询
文本框
输入超长内容时, 输入框不变形
输入框内默认提示语展示正确
不输入文本内容/为空时,查询所有
输入不存在文本内容时, 查询结果为空
输入文本内容为emoji时, 查询结果为空
精确查询
模糊查询
关键字前后空格查询
前端自动过滤前后空格
删除文本框查询条件
下拉框
下拉框内存在超长内容, 下拉框不变形
下拉框内默认提示语展示正确
下拉框数据来源检查
后台直接返回
配置的
排序是否正常
配置更新展示-刷新？实时
默认查询
遍历下拉框单选项查询
多选查询
全选查询
清空下拉查询条件
删除下拉框查询条件
日期/时间
不选择为空时,查询所有
选择范围无数据记录时, 查询结果为空
开始时间=结束时间
有记录-可正常展示当天数据
无记录-查询结果为空
开始时间早于结束时间
有记录-可正常展示相关数据
无记录-查询结果为空
开始时间晚于结束时间
自动调换开始/结束时间
选择范围限制
列表记录较多时,建议限制选择范围
删除已选择日期
时间范围检查
SA计划日期和任务创建日期任一在范围内的记录
查询
多条件组合查询
全条件组合查询
重置查询条件
可正常重置所有输入/选择的条件
重置后默认直接执行默认查询
默认分页展示
翻页操作
无重复数据
每页条数展示正确
列表数据统计/页数统计
输入指定页,检查页面跳转
负数-查询后跳转到第一页
0-查询后跳转到第一页
超出页-查询后跳转到最后一页
非数字-不可输入/查询后不跳转
先翻页, 后查询
查询时默认跳转到第一页
先翻页,再删除记录,再查询
查询后跳转至第一页
删除当前页所有记录
查询后跳转至第一页-无删除任务功能
查询结果列表检查
列表排序
刷新页面后, 重置查询条件并默认查询成功
页面展示结果符合查询条件
导入
导入页面元素检查
title
字段
下载文件模板
下载文件名称、文件可正常打开、文件模板内容正确
选择文件
文件格式
分别选择支持的格式的文件，可正常选择-仅支持excel
不支持的文件格式/非模板文件，不可选择（导入时接口也需要校验，避免安全问题）
文件数量
仅支持一个文件，选择多个时，保留最后一次选择的文件
文件大小
限制数量-1000
导入界面展示已选择的文件名称
导入后直接展示导入结果
导入
未选择文件/其他必填字段为空/其他字段格式不正确
导入失败，有对应提示信息/前端定位对应字段，导入弹框不关闭
文件内容校验
文件中表头不匹配（新增/修改/删除表头）、sheet不匹配
文件内容为空
文件中存在空行
过滤空行导入，导入后数据检查
文件中内容存在前后空格
自动去空格
文件中存在重复数据
过滤重复数据导入（取一条）
文件中存在数据与列表中数据重复
保持原有逻辑
文件中存在数据格式不正确/长度超限/枚举值不正确/必填字段为空/不支持的数据（例如，员工工号不存在、工号与姓名不匹配、员工状态等）/组织架构不存在
提示到具体行
文件中同一条记录拆分多行，导入成功后合并展示（例如：导入员工的矩阵领导信息，每个领导对应一行数据）
安全校验
sql注入
xss注入
是否支持部分导入
支持部分导入，文件中正确的数据可导入成功，错误数据导入失败
导入失败时处理
支持下载错误文件，文件中标识导入失败的数据及失败原因
上传非模板文件-数据导入失败, 可进行重新选择
导入失败数量统计-所有任务为单供应商
导入成功数量统计-所有任务为单供应商
导入失败数量统计-任务含多供应商(M任务*N供应商)
导入成功数量统计-任务含多供应商
把错误的记录对应的整个任务下载下来，错误的字段内容标红(空字段?)
大批量数据导入
上限-1000
处理时长
存在导入loading效果
导入成功后数据检查
列表中新增展示导入成功的数据
数据库中新增导入的数据
若支持导入列表中已有数据，基础信息被覆盖
若存在新增供应商, 待分配状态任务更新基础信息, 状态不变
若存在新增供应商, 非待分配状态任务更新基础信息, 状态变为待完成
导出
支持勾选导出
分别勾选一条数据/多条数据/全选数据
勾选翻页记录导出-不支持
不勾选数据，不可导出
不支持筛选导出
不支持筛选后导出, 必须先勾选才能导出
导出的文件名称正确-选点任务导出+年月日时分秒
导出的文件可正常打开且内容正常
文件中各项信息均正确、文件模板与prd一致
数据为空时导出，文件中内容为空
文件内容排序（一般与列表一致）
数据量较大时导出
页面加载效果
数据不丢失
处理时长
导出数据权限校验
无-可导出符合查询条件的所有数据
批量分配
见人员模型
重新分配
未勾选任务时,点击重新分配
不能点重新分配
选择项目经理非当前用户,执行重新分配
提示"权限不足,无法操作"
选择项目经理为当前用户,非待完成的任务,执行重新分配
提示"请选择任务状态为待完成的数据"
同时多选项目经理为当前用户,待完成和非待完成的任务,执行重新分配
提示"请选择任务状态为待完成的数据"
同时多选项目经理为当前用户,待完成状态但归属模块不同的任务,执行重新分配
提示"请选择归属模块相同的数据"
重新分配逻辑校验先后顺序检查
先项目经理->状态->归属模块
仅选择一条记录(项目经理为当前用户且为待完成状态),重新分配
重新分配后原用户待办记录自动删除
重新分配后新用户待办列表会生成新记录
重新分配后原用户企微/邮件-不能继续处理任务/能看详情
重新分配后原用户在提交页执行提交操作时则返回错误提示
重新分配后新用户会收到企微和邮件通知, 可通过内容链接跳转进待办详情
选择多条记录(项目经理为当前用户且为待完成状态),重新分配
重新分配后原用户待办记录自动删除
重新分配后新用户待办列表会生成新记录
重新分配后原用户企微/邮件
重新分配后原用户在提交页执行提交操作时则返回错误提示
重新分配后新用户会收到企微和邮件通知, 可通过内容链接跳转进待办详情
重新分配页面选项检查
title正确,仅显示S-SQE意见提出人、P-SQE意见提出人、量产SQE意见提出人、软件技术中心意见提出人四个选项，S-SQE和P-SQE必填，量产和软件技术中心人员非必填
重新分配人员选择
仅支持单选
人员不可重复
选择后可删除
支持模糊搜索极氪组织内成员(展示姓名、邮箱、岗位(灰底))
重新分配弹窗关闭
右上角X
关闭按钮
终止任务
未勾选任务时,点击终止任务
不能执行终止任务
选择项目经理非当前用户,执行终止任务
提示"权限不足,无法操作"
选择项目经理为当前用户(工号唯一),已终止状态的任务,执行终止任务
提示"不能选择已终止的数据"
同时多选项目经理为当前用户,已终止和非已终止的任务,执行终止任务
提示"不能选择已终止的数据"
选择项目经理为当前用户,状态为待分配的任务,执行终止任务
弹出“确定终止选中项?”二次确认弹窗
取消-则关闭弹窗,返回列表,任务状态不变
确定-关闭弹窗,任务状态变为已终止
项目经理待办列表-待分配任务记录自动删除
原企微通知可再次进入但不能执行分配操作
选择项目经理为当前用户,状态为待完成的任务,执行终止任务
确定-关闭弹窗,任务状态变为已终止
项目经理已办列表-记录依然存在状态变为"已终止"
其他角色已办的记录,已办列表-记录依然存在状态变为"已终止"
其他角色待办的记录,待办列表-记录自动删除/已办列表仅状态更新为已终止
原企微通知可再次进入但不能执行相关操作
选择项目经理为当前用户,状态为待预选的任务,执行终止任务
确定-关闭弹窗,任务状态变为已终止
项目经理已办列表-无此记录
其他角色已办的记录,已办列表-记录依然存在状态变为"已终止"
项目经理待办列表-记录自动删除
原企微通知不可再次进入?/不能执行分配操作
选择项目经理为当前用户,状态为待审批的任务,执行终止任务
确定-关闭弹窗,任务状态变为已终止
项目经理已办列表-任务状态变为已终止
其他角色已办的记录,已办列表-记录依然存在状态变为"已终止"
审批人待办列表-记录自动删除
原企微通知不可再次进入?/不能执行分配操作
预选时驳回意见
项目经理待预选页面元素检查
增加驳回选点意见
驳回选点意见弹窗检查
title显示为-驳回选点意见
备注必填且上限为3000字符
存在X/取消/提交按钮
执行驳回操作
不输入备注, 提交时错误提示""
点击X关闭, 返回到待预选详情页
点击取消, 返回到待预选详情页
从待办列表进入-输入随机中文字段-提交, 跳回到代办列表
从台账进入-输入随机中文字段-提交, 跳回到台账列表
输入纯中文/数字驳回后, 流程动态可自动换行
输入3000字符, 流程动态展示-最多展示三行
输入3000字符, 底栏显示驳回状态和备注(超长....)
驳回后状态变为待完成, 各SQE均会收到代办提醒
驳回后各SQE提交页面底栏同样会展示驳回状态和备注(超长....) 并 保留上次提交的结果作为草稿
原草稿继续提交
修改草稿内容后重新提交
同一记录多次驳回
驳回时对当前任务的状态校验-仅待预选支持驳回
注意待预选提交后撤回功能依然保留
详情页增加相关技术文件
台账详情页预选相关零部件后增加TAB"相关技术文件", 无权限和状态控制-预留字段
待办详情页预选相关零部件后增加TAB"相关技术文件", 无权限和状态控制-预留字段
已办详情页预选相关零部件后增加TAB"相关技术文件", 无权限和状态控制-预留字段
管理评价页面调整
S-SQE和P-SQE
其他人员选点意见排首位, 待预选前默认定位3A信息
选点意见输入框和选择框与label改成上下结构
3A等级
改成非必填
需校验只能输入A/B/C/D 且必须为3位
输入小写a/b/c/d 自动转换为大写
输入1-2位时, 应提示"格式不正确"
不允许输入超过3位的字符
不输入确认时, 向后端传无, 其他人员选点意见显示/非编辑状态为"无3A信息", 编辑状态展示“” (无内容)
3包期名称改成"项目要求三包期",下拉选择
仅展示启用的项目要求三包期
仅支持单选
选择后可删除
不支持搜索-仅下拉选择
是否协议和名单
供应商项目协议签订黑名单只要存在记录, 默认为是
供应商项目协议签订黑名单无记录, 默认为否
确认后重新评价页面检查
与评价时一致, 回到编辑状态
项目经理
左侧默认定位到其他人员选点意见
右侧仅显示内部选点意见
意见
备注
附件
确认后重新评价页面检查
与评价时一致
已评价页面
三包期改为"项目要求三包期"
仅无量产SQE评价, 依次显示S-SQE -> P-SQE -> 软件技术中心人员 -> 内部预选意见
仅无软件中心技术人员评价, 依次显示S-SQE -> P-SQE -> 量产SQE -> 内部预选意见
同时无量产和软件中心技术人员评价, 依次显示S-SQE -> P-SQE -> 内部预选意见
全部已评价, 依次显示S-SQE -> P-SQE -> 量产SQE -> 软件中心技术人员 -> 内部预选意见
ESOW解读调整
无其他人员解读
左侧增加ESOW解读参考,内容为静态,默认选中
解读参考右侧显示其他人员的ESOW解读
其他人员的ESOW解读显示"暂无数据"提示
右侧显示请参考以下纬度进行分析, 可修改
右侧维度分析内容增加必填项校验: 四新解读、三包期要求、产品功能定义、产品工艺要求、PV试验大纲
必填项未填确认是提示"请填写ESOW解读-具体项"
全部项未填确认是提示"请填写ESOW解读"
仅填写必填项确认后可成功保存
全部项填写确认后可成功保存
有其他人员解读
左侧增加ESOW解读参考,内容为静态,默认选中
解读参考右侧显示其他人员的ESOW解读
其他人员的ESOW解读仅填写必填项确认后,此处仅显示比填项内容
其他人员的ESOW解读填写全部项确认后,此处显示全部内容
右侧显示请参考以下纬度进行分析, 可修改
右侧维度分析内容增加必填项校验: 四新解读、三包期要求、产品功能定义、产品工艺要求、PV试验大纲
必填项未填确认是提示"请填写ESOW解读"
全部项未填确认是提示"请填写ESOW解读"
仅填写必填项确认后可成功保存
全部项填写确认后可成功保存
企微/邮件提醒
企微通知
消息内容检查
通知标题检查
通知内容与需求一致
消息格式检查
通知格式与需求一致
消息内容链接跳转
是否支持免登-不免登
是否跳转到对应环境
未处理消息-跳转到待办列表?/对应任务详情页面?
未处理消息-企微内跳转?/新开浏览器跳转?
已处理消息-是否可继续跳转?
消息通知检查
未读消息提示和数量检查
查看消息-未读数量减少
检查排序-所有消息按接收时间倒序排列
点击全部已读-将全部消息变为已读
业务规则
正常流程各节点产生待办即收到企微通知
待预选状态驳回后,各节点企微通知
待审批状态撤回后，项目经理企微通知
邮件通知
邮件主题/通知人检查
邮件内容检查
邮件通知标题检查
邮件通知人检查
邮件通知内容与需求一致
邮件内容链接跳转
是否支持免登
如果系统已登录，跳转具体界面，如果没登录，到登录页
是否跳转到对应环境
邮件提醒查看详情-进入到待办任务页面,默认选中供应商质量选点分类
未处理邮件-打开 新浏览器页面
已处理邮件-是否可继续跳转?
邮件发送
发送规则
SA计划日期到期前3天, 待办任务会产生邮件提醒
SA到期前三天每天10点定时发送
SA计划日期到期前3天, 待办任务每天一提醒
SA计划日期到期前超过3天, 待办任务不会产生邮件提醒
SA计划日期(当天)到期后, 不会再发送邮件提醒
发送人员规则
所有待办的人员
任务产生的时候根据任务发送
提醒，根据人员汇总后每天发送一次提醒
查看更多
业务查询耗时质量问题思维导图
U250722818树图思维导图提供《业务查询耗时质量问题》在线思维导图免费制作，点击“编辑”按钮，可对《业务查询耗时质量问题》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：b79e68d755ecdc53367789daeec4d579
全面准确把握“一取消三不再”的主旨要义思维导图
U453440030树图思维导图提供《全面准确把握“一取消三不再”的主旨要义》在线思维导图免费制作，点击“编辑”按钮，可对《全面准确把握“一取消三不再”的主旨要义》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：f37eda4c07aeeae84605a7a15a5a2ec1
相似思维导图模版
思维导图模版推荐
2021年一级建造师工程经济精华考点：设备更新比选的原则思维导图
2023-04-07 14:48:14
2021年一级建造师考试建设工程经济教材考点：设备更新分析思维导图
2023-04-07 14:48:19
一级建造师建设工程经济教材考点：技术方案现金流量表的编制思维导图
2023-04-07 14:48:23
2022年一级建造师考试《工程经济》章节考点详解：1Z102023思维导图
2023-04-07 14:48:10

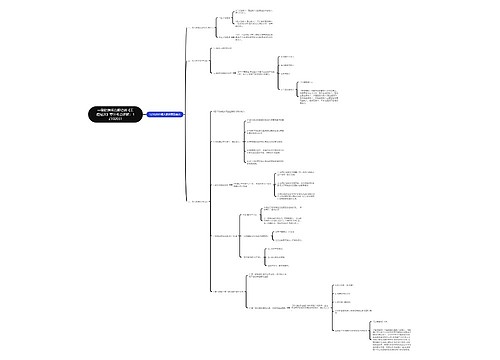

一级建造师真题培训《工程经济》章节考点详解：1Z102031思维导图
2023-04-07 14:48:06

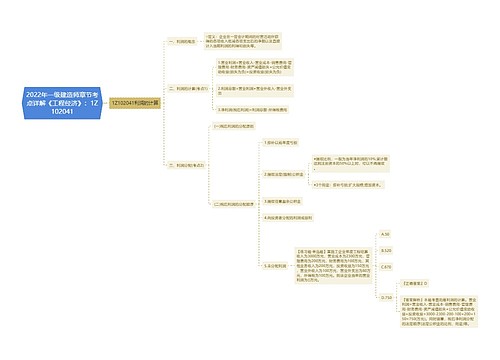

2022年一级建造师章节考点详解《工程经济》：1Z102041思维导图
