行业规定安全电压为不高于36V，持续接触安全电压为24V，安全电流为10mA，电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。

树图思维导图提供《人体安全电压是多少》在线思维导图免费制作，点击“编辑”按钮，可对《人体安全电压是多少》进行在线思维导图编辑，本思维导图属于思维导图模板主题，文件编号是：0307b0ed94f6d43b7e20c0e5bf460a5d

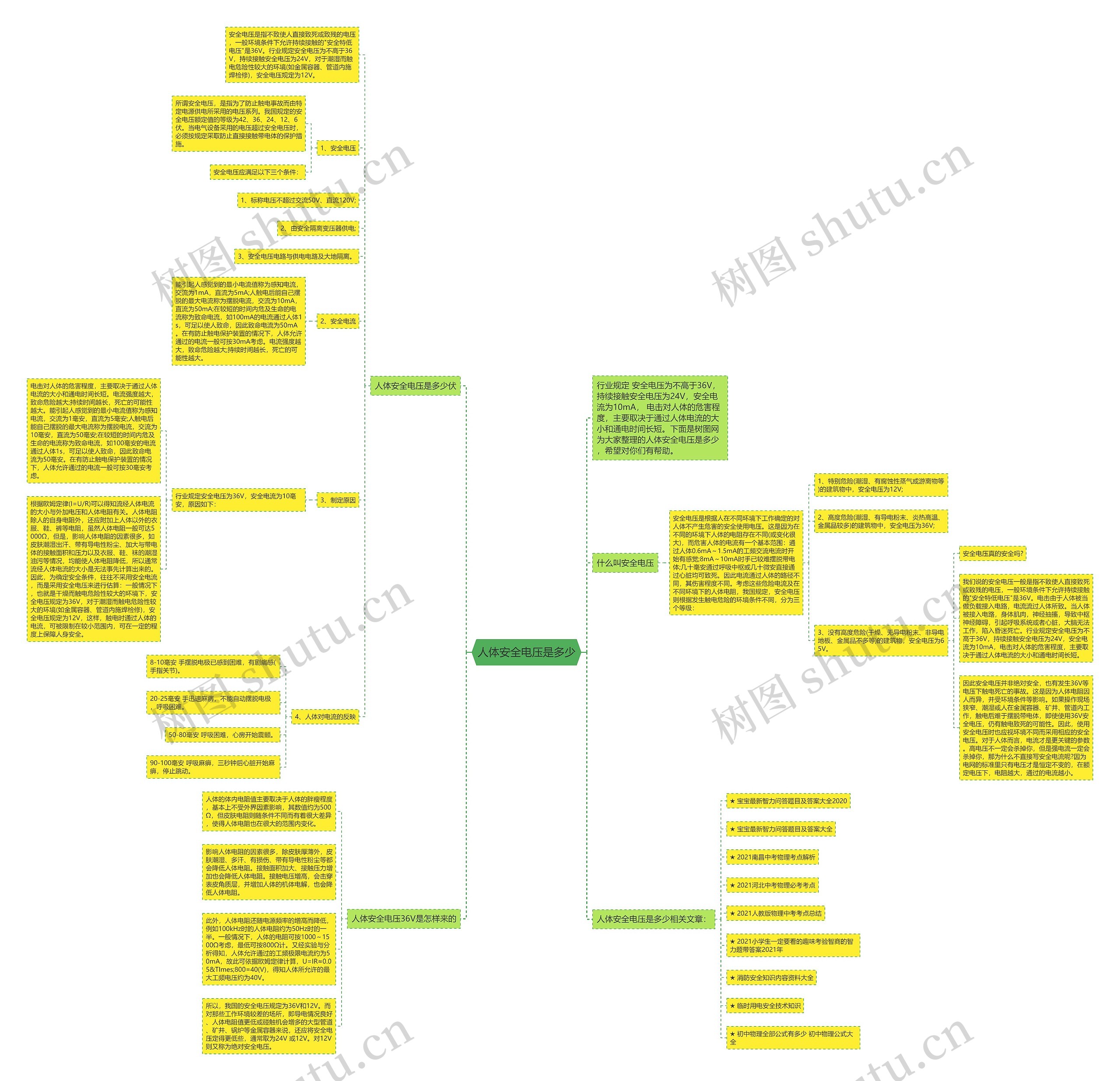

思维导图大纲

人体安全电压是多少伏

安全电压是指不致使人直接致死或致残的电压，一般环境条件下允许持续接触的"安全特低电压"是36V。行业规定安全电压为不高于36V，持续接触安全电压为24V，对于潮湿而触电危险性较大的环境(如金属容器、管道内施焊检修)，安全电压规定为12V。

1、安全电压

所谓安全电压，是指为了防止触电事故而由特定电源供电所采用的电压系列。我国规定的安全电压额定值的等级为42、36、24、12、6伏。当电气设备采用的电压超过安全电压时，必须按规定采取防止直接接触带电体的保护措施。

安全电压应满足以下三个条件：

1、标称电压不超过交流50V、直流120V;

2、由安全隔离变压器供电;

3、安全电压电路与供电电路及大地隔离。

2、安全电流

能引起人感觉到的最小电流值称为感知电流，交流为1mA，直流为5mA;人触电后能自己摆脱的最大电流称为摆脱电流，交流为10mA，直流为50mA;在较短的时间内危及生命的电流称为致命电流，如100mA的电流通过人体1s，可足以使人致命，因此致命电流为50mA。在有防止触电保护装置的情况下，人体允许通过的电流一般可按30mA考虑。电流强度越大，致命危险越大;持续时间越长，死亡的可能性越大。

3、制定原因

行业规定安全电压为36V，安全电流为10毫安，原因如下：

电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。电流强度越大，致命危险越大;持续时间越长，死亡的可能性越大。能引起人感觉到的最小电流值称为感知电流，交流为1毫安，直流为5毫安;人触电后能自己摆脱的最大电流称为摆脱电流，交流为10毫安，直流为50毫安;在较短的时间内危及生命的电流称为致命电流，如100毫安的电流通过人体1s，可足以使人致命，因此致命电流为50毫安。在有防止触电保护装置的情况下，人体允许通过的电流一般可按30毫安考虑。

根据欧姆定律(I=U/R)可以得知流经人体电流的大小与外加电压和人体电阻有关。人体电阻除人的自身电阻外，还应附加上人体以外的衣服、鞋、裤等电阻，虽然人体电阻一般可达5000Ω，但是，影响人体电阻的因素很多，如皮肤潮湿出汗、带有导电性粉尘、加大与带电体的接触面积和压力以及衣服、鞋、袜的潮湿油污等情况，均能使人体电阻降低，所以通常流经人体电流的大小是无法事先计算出来的。因此，为确定安全条件，往往不采用安全电流，而是采用安全电压来进行估算：一般情况下，也就是干燥而触电危险性较大的环境下，安全电压规定为36V，对于潮湿而触电危险性较大的环境(如金属容器、管道内施焊检修)，安全电压规定为12V，这样，触电时通过人体的电流，可被限制在较小范围内，可在一定的程度上保障人身安全。

4、人体对电流的反映

8-10毫安手摆脱电极已感到困难，有剧痛感(手指关节)。

20-25毫安手迅速麻痹，不能自动摆脱电极，呼吸困难。

50-80毫安呼吸困难，心房开始震颤。

90-100毫安呼吸麻痹，三秒钟后心脏开始麻痹，停止跳动。

什么叫安全电压

安全电压是根据人在不同环境下工作确定的对人体不产生危害的安全使用电压。这是因为在不同的环境下人体的电阻存在不同(或变化很大)，而危害人体的电流有一个基本范围：通过人体0.6mA～1.5mA的工频交流电流时开始有感觉;8mA～10mA时手已较难摆脱带电体;几十毫安通过呼吸中枢或几十微安直接通过心脏均可致死。因此电流通过人体的路径不同，其伤害程度不同。考虑这些危险电流及在不同环境下的人体电阻，我国规定，安全电压则根据发生触电危险的环境条件不同，分为三个等级：

1、特别危险(潮湿、有腐蚀性蒸气或游离物等)的建筑物中，安全电压为12V;

2、高度危险(潮湿、有导电粉末、炎热高温、金属品较多)的建筑物中，安全电压为36V;

3、没有高度危险(干燥、无导电粉末、非导电地板、金属品不多等)的建筑物，安全电压为65V。

安全电压真的安全吗?

我们说的安全电压一般是指不致使人直接致死或致残的电压，一般环境条件下允许持续接触的"安全特低电压"是36V。电击由于人体被当做负载接入电路，电流流过人体所致。当人体被接入电路，身体肌肉，神经抽搐，导致中枢神经障碍，引起呼吸系统或者心脏，大脑无法工作，陷入昏迷死亡。行业规定安全电压为不高于36V，持续接触安全电压为24V，安全电流为10mA，电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。

因此安全电压并非绝对安全，也有发生36V等电压下触电死亡的事故。这是因为人体电阻因人而异，并受环境条件等影响。如果操作现场狭窄、潮湿或人在金属容器、矿井、管道内工作，触电后难于摆脱带电体，即使使用36V安全电压，仍有触电致死的可能性。因此，使用安全电压时也应视环境不同而采用相应的安全电压。对于人体而言，电流才是更关键的参数。高电压不一定会杀掉你，但是强电流一定会杀掉你，那为什么不直接写安全电流呢?因为电网的标准里只有电压才是恒定不变的，在额定电压下，电阻越大，通过的电流越小。

人体安全电压36V是怎样来的

人体的体内电阻值主要取决于人体的胖瘦程度，基本上不受外界因素影响，其数值约为500Ω，但皮肤电阻则随条件不同而有着很大差异，使得人体电阻也在很大的范围内变化。

影响人体电阻的因素很多，除皮肤厚薄外，皮肤潮湿、多汗、有损伤、带有导电性粉尘等都会降低人体电阻。接触面积加大、接触压力增加也会降低人体电阻。接触电压增高，会击穿表皮角质层，并增加人体的机体电解，也会降低人体电阻。

此外，人体电阻还随电源频率的增高而降低，例如100kHz时的人体电阻约为50Hz时的一半。一般情况下，人体的电阻可按1000～1500Ω考虑，最低可按800Ω计。又经实验与分析得知，人体允许通过的工频极限电流约为50mA，故此可依据欧姆定律计算，U=IR≈0.05&TImes;800=40(V)，得知人体所允许的最大工频电压约为40V。

所以，我国的安全电压规定为36V和12V。而对那些工作环境较差的场所，即导电情况良好、人体电阻值更低或碰触机会增多的大型管道、矿井、锅炉等金属容器来说，还应将安全电压定得更低些，通常取为24V 或12V。对12V则又称为绝对安全电压。
