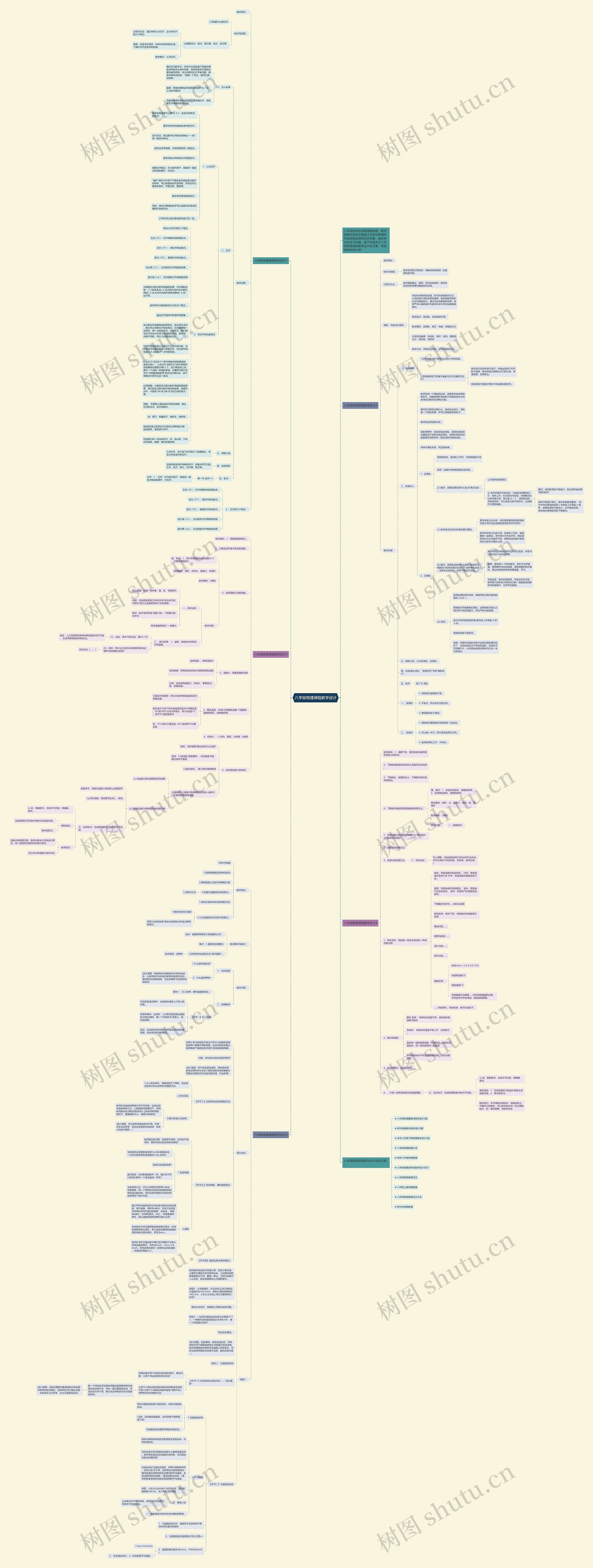

力臂是支点到力的作用线的距离,作力臂的步骤:( 1 )找准支点;( 2 )沿力的方向作出力的作用线;( 3 )从支点向力的作用线画垂线;( 4 )标出力臂。
支点是杠杆绕着转动的固定点,在分析支点时,我们可以假想杠杆发生转动,杠杆围绕哪一点转动,哪一点就是支点。如图所示,我们假设杠杆在动力作用下做逆时针转动,其中 O 点是不动的,所以 O 点就是支点。
力的作用线就是从力在杠杆上的作用点起,沿力的方向所画的直线,如图所示,动力的作用线是从 A 点起沿 F1 方向的直线。
从支点 O 向动力 F1 的作用线所画的垂线就是动力臂L1 ,从支点O 向阻力F2 的作用线所画的垂线就是阻力臂L2 了。画力臂实际上就是作一个点到一条线的垂线,只要把平面几何中作"点到直线的距离"的方法迁移过来,就不难解决力臂作法这一难点。
必须明确:力臂是支点到力的作用线的垂直距离,而不是支点到力的作用点的距离,如图所示中,不能把 OA 和 OB 作为动力臂和阻力臂。
例题: 在黑板上画出各杠杆的示意图,画出它们的支点、动力和阻力。
由4名学生分别画出它们的动力臂和阻力臂,巡回指导,最后进行讲评。
可选择分析一些实际杠杆,如:抽水机、汽车刹车踏板、胳膊、缝纫机踏板等。
